Fyzická velikost a hmotnost
| Čistá hmotnost |
5.2
kg |
| Rozměr S2 průměr závitu (profilová vedení) |
M10
|
Další vlastnosti
| Jmenovitá velikost |
45
|
| Oznámení k přídržné síle 2 |
Při 100 bar
|
| Pohltivost |
1.8
cm³ |
| Poznámka pod čarou 1 přídržná síla |
Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Přídržná síla |
7400
N |
| Přípustná okolní teplota (min. … max.) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A (profilová vedení) |
86
mm |
| Rozměr B1 |
163
mm |
| Rozměr B3 |
174
mm |
| Rozměr E1 |
60
mm |
| Rozměr E2 (profilová vedení) |
80
mm |
| Rozměr F |
24
mm |
| Rozměr H |
70
mm |
| Rozměr H1 (profilová vedení) |
61
|
| Rozměr N2 (profilová vedení) |
18
mm |
| Sací objem Poznámka pod čarou |
Na každou upínací operaci
|
Popis

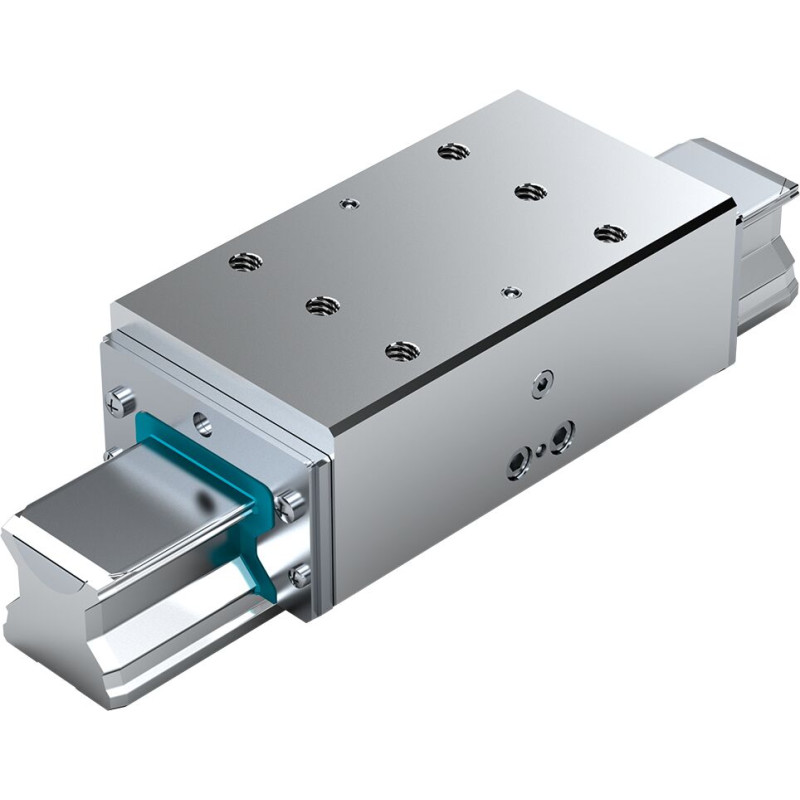

Hydraulický brzdný prvek KBH*), SLH pro vedení válečkové kolejnice
Velikost = 45
Vhodné pro všechny válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Velmi vysoké axiální přídržné síly
- Dynamická a statická stabilizace v axiálním směru
- Brzda pro velké zatížení
- Kompaktní provedení, kompatibilní s DIN 645
- Upíná a brzdí tlakem
- Hodí se pro všechny válečkové kolejnice SNS
- Počet upnutí až 1 milion
- Až 2 000 nouzových zabrzdění
- Oboustranný závit pro připojení hydraulického systému
- Masivní a tuhé ocelové pouzdro, chemicky poniklované
- Vysoká přesnost polohování
- Otevírací tlak 150 bar
- Integrované kompletní těsnění
- Speciální technologie tlakové membrány pro maximální funkční spolehlivost bez tlakových ztrát a netěsností
- S tvarovým stykem integrované a velkoplošné kontaktní profily brzdových čelistí pro maximální axiální tuhost
- Typ s velkou nosností Super
- Nízká pohltivost
- 10 mil. upínacích cyklů (hodnota B10d)
