Fyzická velikost a hmotnost
| Net weight |
10.5
g |
| Shaft diameter d |
10
mm |
| Length of linear bushing |
26
mm |
| Outer diameter D |
17
mm |
Další vlastnosti
| Version |
Standard
|
| Format of linear bushings |
– Closed
|
| Series |
Compact
|
| Seal |
Without wiper seals
|
| Lubrication |
Not lubricated
|
| Maximum dynamic load capacity Cmax |
720
N |
| Maximum acceleration rate amax |
150
m/s² |
| Maximum permissible linear speed vmax |
5
m/s |
| Radial clearance |
normal radial clearance
|
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Friction coefficient μ |
0.001 ... 0.004
|
| Note: friction coefficient μ |
Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load.
|
| Footnote breakaway force |
One wiper seal: Multiply value with factor 0.5
|
| Footnote maximum dynamic load capacity Cmax |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote minimum dynamic load capacity Cmin |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote friction force FR |
One wiper seal: Multiply value with factor 0.5
|
| Breakaway force |
1
N |
| Dimension C |
26
|
| Dimension D |
17
mm |
Popis

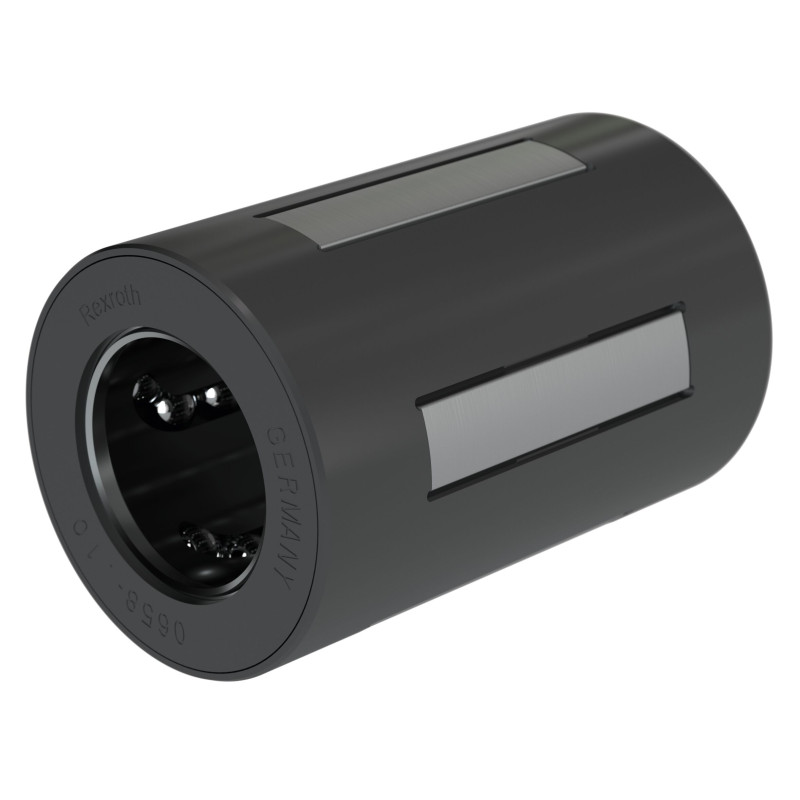

Kuličkové pouzdro Compact
Průměr hřídele d = 10
Bez těsnění
Radiální vzduch: Normální
Provedení: Normální
Bez mazání
Funkce
- Cenově velice výhodné kuličkové pouzdro pro všeobecné požadavky
- Malé vnější rozměry pro obzvláště kompaktní konstrukce
- Tvrzené segmenty z oceli s mazáním kuliček v kluzné dráze pro vysokou nosnost a dlouhou dobu životnosti
- Vysoká rychlost pojezdu (5 m/s)
- Integrované těsnicí kroužky, předsazené těsnicí kroužky nebo bez těsnicích kroužků
- S normálním radiálním vzduchem
- Bez namazání
- Lehká montáž: Jen zalisování – dodatečná fixace není nutná
- Mnoho dutin jako rezervoár maziva pro dlouhé intervaly mazání nebo mazání po celou dobu používání
- Dutiny absorbují případnou vniklou nečistotu, a tím zabrání zablokování kuličkového pouzdra.
- Integrované kovové přídržné kroužky s nadměrkem cca 0,1 mm na vnějším průměru (průměr hřídele 12 až 50) pro bezpečné uložení v otvoru pouzdra
