Fyzická velikost a hmotnost
| Net weight |
0.329
kg |
| Shaft diameter d |
40
mm |
| Length of linear bushing |
80
mm |
| Outer diameter D |
62
mm |
Další vlastnosti
| Version |
Standard
|
| Format of linear bushings |
O - Open
|
| Series |
Super B (no self-alignment feature)
|
| Type |
Linear bushing
|
| Seal |
Fully sealed
|
| Lubrication |
Not lubricated
|
| Dynamic load capacity C |
8620
N |
| Note: dynamic load capacity C |
The load capacities apply for the main direction of loading.
|
| Maximum acceleration rate amax |
150
m/s² |
| Maximum permissible linear speed vmax |
3
m/s |
| Note: maximum permissible speed vmax |
Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. Tests have shown total travel from 50 • 105 m to 100 • 105 m without failure.
|
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Friction coefficient μ |
0.001 ... 0.0025
|
| Note: friction coefficient μ |
Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load.
|
| Static load capacity C0 |
4480
N |
| Note: static load capacity C0 |
The load capacities apply for the main direction of loading.
|
| Footnote breakaway force |
One wiper seal: Multiply value with factor 0.5
|
| Footnote friction force FR |
1. One wiper seal: Multiply value with factor 0.5 2. Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.
|
| Breakaway force |
24
N |
| Dimension C h13 |
80
mm |
| Dimension C1 H13 |
60.3
mm |
| Dimension C2 |
2.15
mm |
| Dimension D |
62
mm |
| Dimension E |
19.5
mm |
| Footnote Dimension E |
Lower limit relative to Ø d.
|
| Angle α |
56
° |
Popis

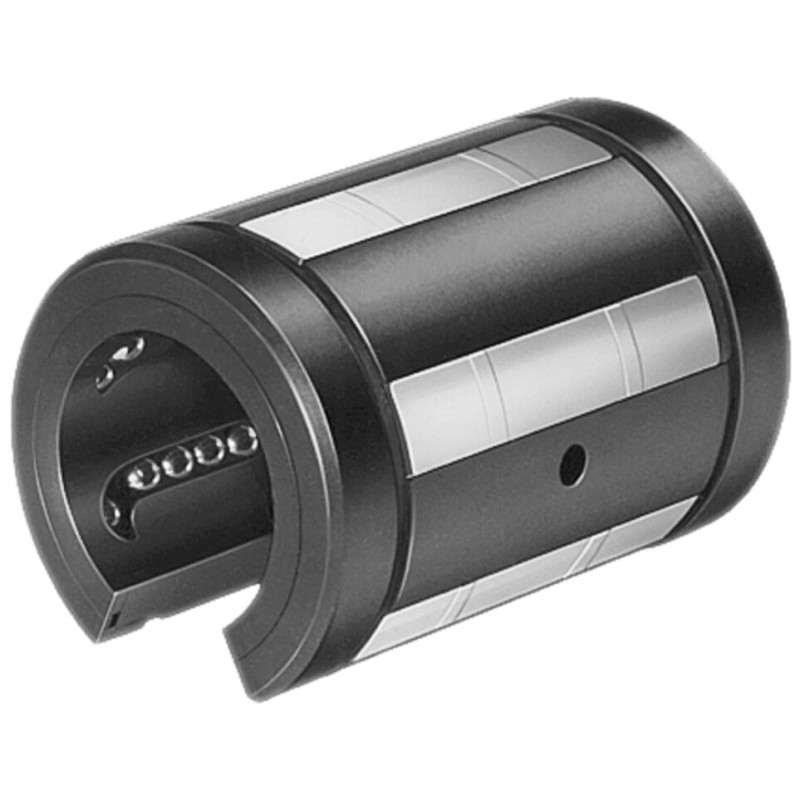

Kuličkové pouzdro Super
Super B (bez vyrovnání chyby v souososti)
Otevřený
Průměr hřídele d = 40
Kompletně utěsněno
Funkce
- Cenově výhodné kuličkové pouzdro pro vysoké požadavky
- Kalené ocelové vložky s broušenými drážkami kluzné dráhy a optimalizovanými šikmými plochami kuličkového vstupu pro bezkonkurenčně hladký chod a dlouhou životnost.
- Bez vyrovnání chyby v souososti pro přenos menších klopných momentů v axiálním směru
- Otevřené kuličkové pouzdro na plně podepřených hřídelích pro aplikace, při nichž by měla jiná lineární vedení tendence k deformaci nadměrným upnutím z důvodu nepřesných nosných konstrukcí
- Vysoká rychlost pojezdu (5 m/s)
- S podélným utěsněním
- Integrované těsnicí kroužky, předsazené těsnicí kroužky nebo bez těsnicích kroužků
- Vodicí klec a vnější pouzdro z PA nebo POM
- Kuličky z oceli na valivá ložiska
- Bez prvního namazání
