Fyzická velikost a hmotnost
| Net weight |
0.614
kg |
| Shaft diameter d |
50
mm |
| Length of linear bushing |
100
mm |
| Outer diameter D |
75
mm |
Další vlastnosti
| Version |
Standard
|
| Format of linear bushings |
– Closed
|
| Series |
Super B (no self-alignment feature)
|
| Type |
Linear bushing
|
| Seal |
1 integrated wiper seal
|
| Lubrication |
Not lubricated
|
| Maximum dynamic load capacity Cmax |
14730
N |
| Maximum acceleration rate amax |
150
m/s² |
| Maximum permissible linear speed vmax |
3
m/s |
| Note: maximum permissible speed vmax |
Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. Tests have shown total travel from 50 • 105 m to 100 • 105 m without failure.
|
| Permissible ambient temperature (min. ... max.) |
-10 °C ... +80 °C
|
| Friction coefficient μ |
0.001 ... 0.0025
|
| Note: friction coefficient μ |
Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load.
|
| Footnote breakaway force |
One wiper seal: Multiply value with factor 0.5
|
| Footnote maximum dynamic load capacity Cmax |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote minimum dynamic load capacity Cmin |
The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26.
|
| Footnote friction force FR |
1. One wiper seal: Multiply value with factor 0.5 2. Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication.
|
| Breakaway force |
10
N |
| Dimension C h13 |
100
mm |
| Dimension C1 H13 |
77.3
mm |
| Dimension C2 |
2.65
mm |
| Dimension D |
75
mm |
| Dimension D1 |
71.5
mm |
Popis

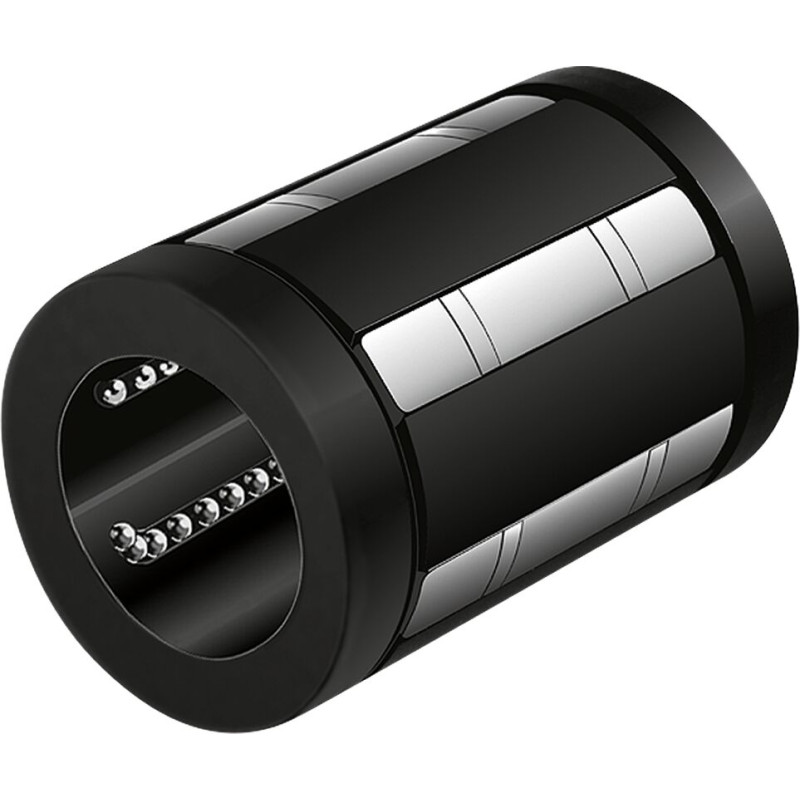

Kuličkové pouzdro Super
Super B (bez vyrovnání chyby v souososti)
Zavřený
Průměr hřídele d = 50
S jedním těsněním
Funkce
- Cenově výhodné kuličkové pouzdro pro vysoké požadavky
- Kalené ocelové vložky s broušenými drážkami kluzné dráhy a optimalizovanými šikmými plochami kuličkového vstupu pro bezkonkurenčně hladký chod a dlouhou životnost.
- Bez vyrovnání chyby v souososti pro přenos menších klopných momentů v axiálním směru
- Vysoká rychlost pojezdu (5 m/s)
- Integrované těsnicí kroužky, předsazené těsnicí kroužky nebo bez těsnicích kroužků
- Vodicí klec a vnější pouzdro z PA nebo POM
- Kuličky z oceli na valivá ložiska
- Bez prvního namazání
