Fyzická velikost a hmotnost
| Čistá hmotnost |
1.5
kg |
| Délka L |
106
mm |
| Šířka |
85
mm |
| Výška |
156
mm |
Další vlastnosti
| Činné napětí min...max |
12 VDC ... 48 VDC
|
| Jmenovitý proud |
5.5
A |
| Maximální provozní teplota |
40
°C |
| Minimální provozní teplota |
5
°C |
| Ochranné funkce |
Nadproud, přepětí/podpětí, nadměrná teplota
|
| Provozní režim |
Požadovaná hodnota polohy/rychlosti nebo momentu
|
| Provozní teplota (min. … max.) |
+5 °C ... +40 °C
|
| Řídicí napětí min...max |
12 VDC ... 48 VDC
|
| Sběrnicové rozhraní |
EtherCAT
|
| Snímač motoru |
Inkrementální, magnetický, 4096 PPR
|
| Stupeň krytí |
IP40
|
| Třída izolace |
B
|
| Velikost SMS |
80
|
Popis

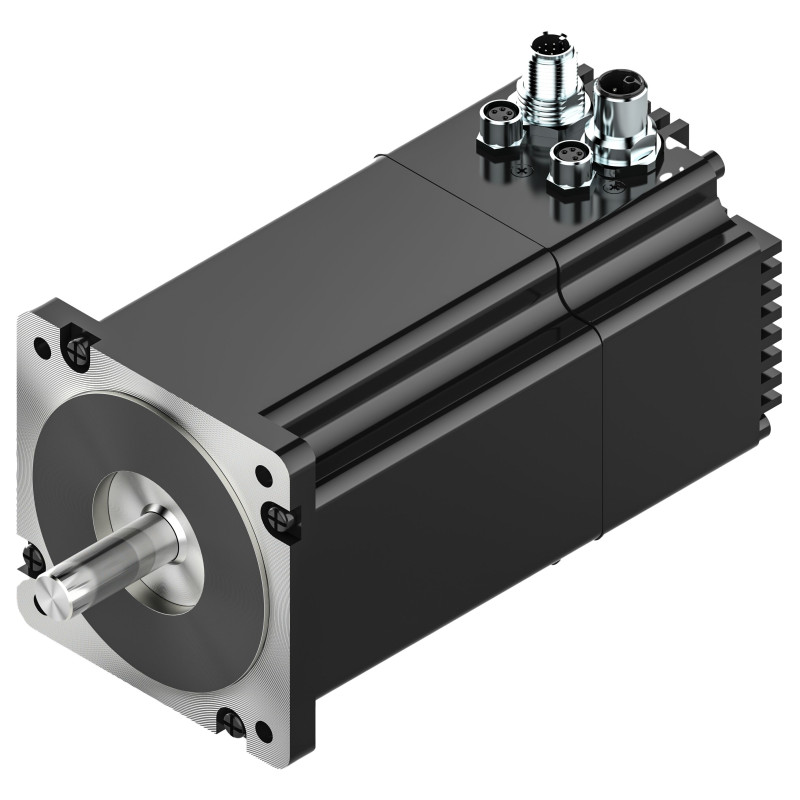

Systémy SMS velikosti 080 a 120 lze volitelně pohánět vhodným krokovým motorem ISS086. Tento krokový motor NEMA34 má integrovaný, přednastavený regulátor pohonu, který lze ovládat prostřednictvím EtherCAT. Oblasti použití sahají od jednoduchých standardních polohovacích úloh až po složité koordinované pohyby.
CAD (1)
Catalog (1)
Manual (2)
Safety instructions for linear axes and electromechanical cylinders
(ALL)
|
Přihlásit se
|
|
Small Modules Screw driven - SMS
(EN)
|
Přihlásit se
|
| Název |
Číslo dílu |
| R02680A023 |
| R02680A024 |
| R02680B023 |
| R02680B024 |
| R02680B025 |
| R348121705 |
| R348121805 |
| R348121905 |
| R348122005 |
| R348122105 |
