Fyzická velikost a hmotnost
| Čistá hmotnost |
0.6
kg |
| Délka L |
61
mm |
| Šířka |
42.2
mm |
| Výška |
100
mm |
Další vlastnosti
| Činné napětí min...max |
12 VDC ... 30 VDC
|
| Jmenovitý proud |
2
A |
| Maximální provozní teplota |
40
°C |
| Minimální provozní teplota |
5
°C |
| Ochranné funkce |
Nadproud, přepětí/podpětí, nadměrná teplota
|
| Provozní režim |
Požadovaná hodnota polohy/rychlosti nebo momentu
|
| Provozní teplota (min. … max.) |
+5 °C ... +40 °C
|
| Řídicí napětí min...max |
12 VDC ... 30 VDC
|
| Sběrnicové rozhraní |
EtherCAT
|
| Snímač motoru |
Inkrementální, magnetický, 4096 PPR
|
| Stupeň krytí |
IP40
|
| Třída izolace |
B
|
| Velikost SMS |
30
|
Popis

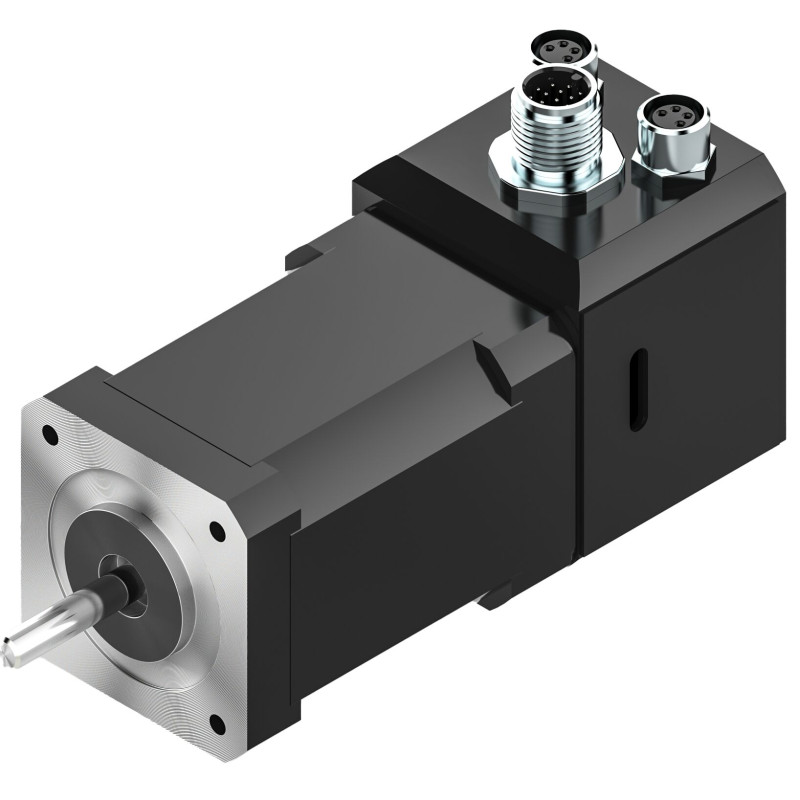

Systémy SMS velikosti 030 lze volitelně pohánět vhodným krokovým motorem ISS042. Tento krokový motor NEMA17 má integrovaný, přednastavený regulátor pohonu, který lze ovládat prostřednictvím EtherCAT. Oblasti použití sahají od jednoduchých standardních polohovacích úloh až po složité koordinované pohyby.
