Fyzická velikost a hmotnost
| Net weight |
1.463
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M10
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
45
|
| Tightening torque |
15
Nm |
| Holding force |
2000
N |
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote 1 holding force |
The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Dimension A (profiled rail systems) |
120
mm |
| Dimension B (profiled rail systems) |
44
mm |
| Dimension C |
47
|
| Dimension E1 |
26
mm |
| Dimension E2 (profiled rail systems) |
26
mm |
| Dimension E3 (profiled rail systems) |
9
mm |
| Dimension H |
60
mm |
| Dimension H1 (profiled rail systems) |
48
|
| Dimension L |
78
mm |
| Dimension L1 |
46.5
mm |
| Dimension L2 |
50.5
mm |
| Dimension N3 (profiled rail systems) |
14
mm |
| Footnote Dimension H1 |
Ball/roller runner block .H. (...High...) Spacer plate necessary.
|
Popis

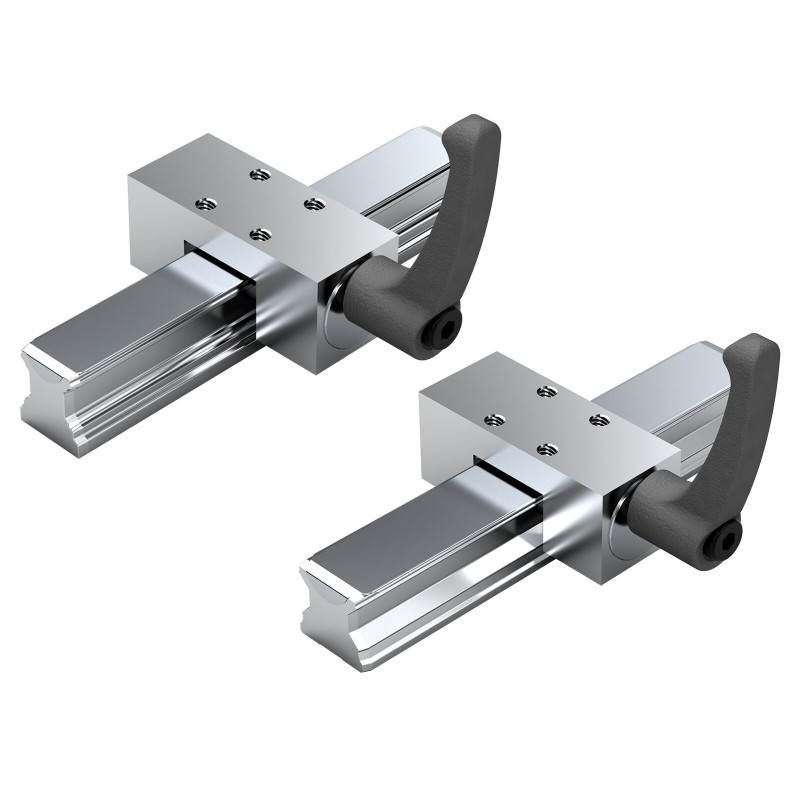

Ruční upínací prvek HK*) pro vedení kuličkové kolejnice/válečkové kolejnice
Velikost = 45
Vhodné pro všechny kuličkové/válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Jednoduchá a bezpečná konstrukce v kompaktním provedení
- Ručně ovládaný upínací prvek bez pomocné energie
- Ruční upínací páka s možností volného seřízení
- Přesné polohování
- Ruční upínání
- 500 000 upínacích cyklů (hodnota B10d)
- Symetrické přivádění síly na válečkovou kolejnici pomocí kontaktních profilů s plovoucím uložením
- Přídržné síly do 2 000 N
- Hodí se pro všechny válečkové kolejnice SNS
