Fyzická velikost a hmotnost
| Rozměr S2, průměr závitu |
M8
|
| Čistá hmotnost |
0.974
kg |
Další vlastnosti
| Jmenovitá velikost |
35
|
| Poznámka k rozměru H1 |
Kuličkový/válečkový vozík .H. (...Hoch (Vysoký)...) Distanční deska nutná.
|
| Poznámka k přídržné síle 1 |
Kontrola se provádí v namontovaném stavu s olejovou mazací vrstvou (ISO-VG 68).
|
| Přídržná síla |
2000
N |
| Přípustná okolní teplota (min…max) |
0 °C ... +70 °C
|
| Příslušenství pro |
Vodicí kladka
|
| Rozměr A |
100
mm |
| Rozměr B |
39
mm |
| Rozměr C |
38
|
| Rozměr E1 |
24
mm |
| Rozměr E2 |
24
mm |
| Rozměr E3 |
7.5
mm |
| Rozměr H |
48
mm |
| Rozměr H1 |
41
|
| Rozměr L |
78
mm |
| Rozměr L1 |
46.5
mm |
| Rozměr L2 |
50.5
mm |
| Rozměr N3 |
10
mm |
| Utahovací moment |
15
Nm |
Popis

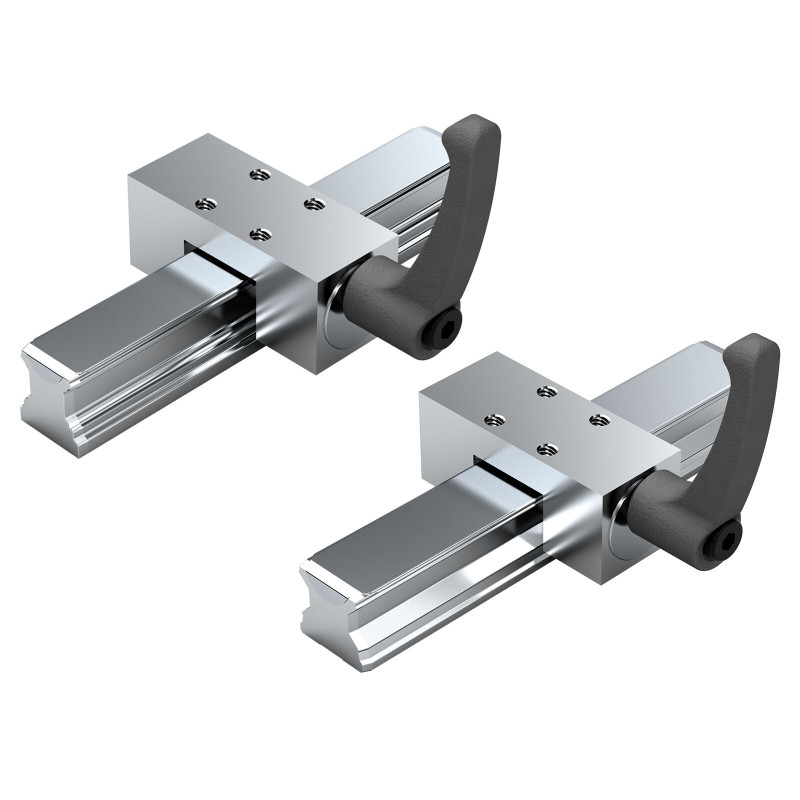

Ruční upínací prvek HK*) pro vedení kuličkové kolejnice/válečkové kolejnice
Velikost = 35
Vhodné pro všechny kuličkové/válečkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Jednoduchá a bezpečná konstrukce v kompaktním provedení
- Ručně ovládaný upínací prvek bez pomocné energie
- Ruční upínací páka s možností volného seřízení
- Přesné polohování
- Ruční upínání
- 500 000 upínacích cyklů (hodnota B10d)
- Symetrické přivádění síly na válečkovou kolejnici pomocí kontaktních profilů s plovoucím uložením
- Přídržné síly do 2 000 N
- Hodí se pro všechny válečkové kolejnice SNS
