Fyzická velikost a hmotnost
| Net weight |
0.78
kg |
| Dimension S2 thread diameter (profiled rail systems) |
M6
|
Další vlastnosti
| Accessories for |
Runner block
|
| Nominal size |
25/70
|
| Tightening torque |
7
Nm |
| Holding force |
1200
N |
| Permissible ambient temperature (min. ... max.) |
0 °C ... +70 °C
|
| Footnote 1 holding force |
The inspection is done in a mounted state with a lubricated layer (ISO-VG 68).
|
| Dimension A (profiled rail systems) |
120
mm |
| Dimension B (profiled rail systems) |
39
mm |
| Dimension C |
28.2
|
| Dimension E1 |
50
mm |
| Dimension E2 (profiled rail systems) |
25
mm |
| Dimension E3 (profiled rail systems) |
7
mm |
| Dimension H |
35
mm |
| Dimension H1 (profiled rail systems) |
30
|
| Dimension L |
64
mm |
| Dimension L1 |
38.5
mm |
| Dimension L2 |
41.5
mm |
| Dimension N3 (profiled rail systems) |
11
mm |
Popis

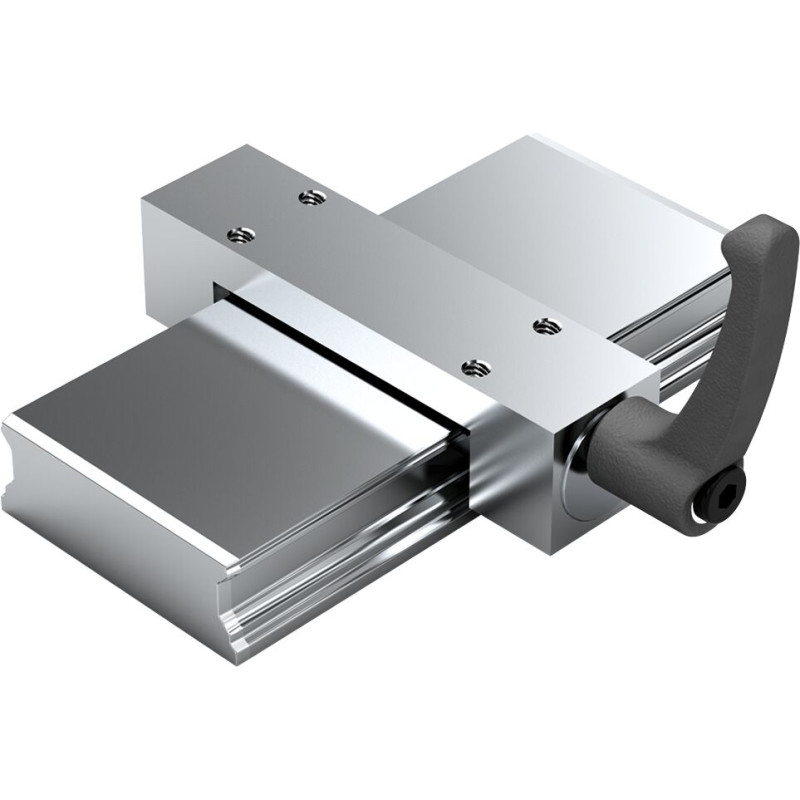

Ruční upínací prvek HK*) pro vedení kuličkové kolejnice
Velikost = 25
Vhodné pro všechny kuličkové kolejnice SNS
*)Zimmer GmbH
Funkce
- Jednoduchá a bezpečná konstrukce v kompaktním provedení
- Ručně ovládaný upínací prvek bez pomocné energie
- Ruční upínací páka s možností volného seřízení
- Přesné polohování
- Ruční upínání
- 500 000 upínacích cyklů (hodnota B10d)
- Symetrické přivádění síly na kuličkovou kolejnici pomocí kontaktních profilů s plovoucím uložením
- Přídržné síly do 2 000 N
- Hodí se pro všechny válečkové kolejnice BNS
