| Bod ovládání (rozměr x) |
13.65
mm |
| Certifikace a schválení |
‒
|
| Cykly ohybu |
‒
|
| Cykly ohybu Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Elektrické příslušenství k lineárním osám |

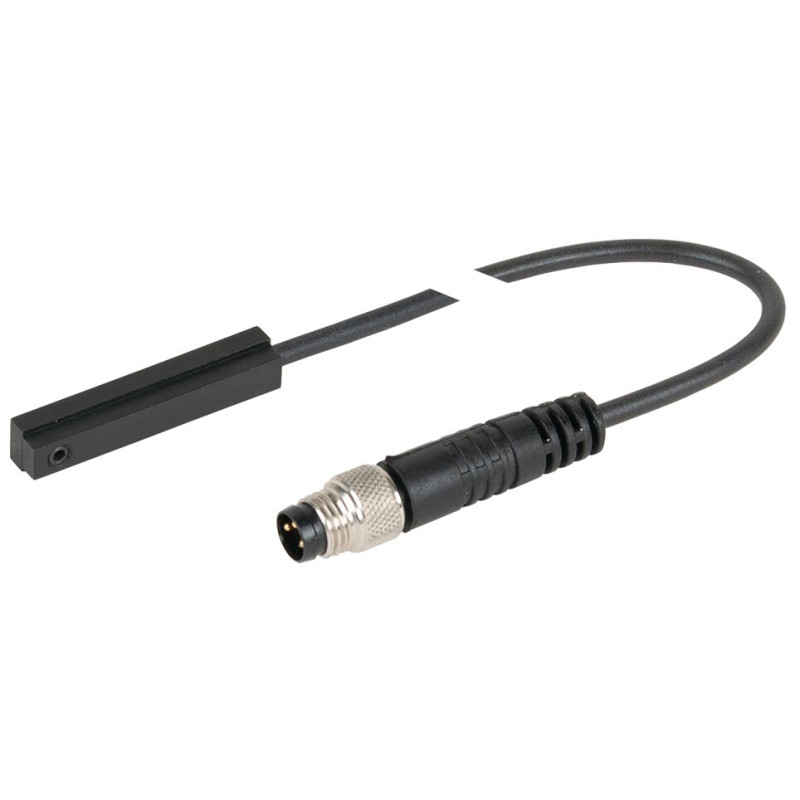

Magnetické senzory
|
| Funkční zobrazení |
ne
|
| Kompatibilní |
CKK, CKR, VKK, MKK/MKR-040
|
| Max. přípustná rozběhová rychlost |
2
m/s |
| MTTFd (podle EN ISO 13849-1) |
‒
|
| Ochrana před přepólováním |
ano
|
| Ochrana před zkratem |
ano
|
| Odolný proti jiskrám při sváření |
ano
|
| Odolný proti jiskrám při sváření Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poloměr ohybu dynamický |
‒
|
| Poloměr ohybu dynamický Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poloměr ohybu statický |
‒
|
| Potlačení zapínacího impulzu |
ne
|
| Použitelné jako vlečný řetěz |
ne
|
| Použitelné jako vlečný řetěz Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Použití |
Referenční/koncový spínač
|
| Poznámka pod čarou Poloměr ohybu statický |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém senzoru. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Poznámka pod čarou pro průřez vodiče |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
| Princip fungování |
magneticky
|
| Přípustná okolní teplota (min. … max.) |
-40 °C ... +85 °C
|
| Prodloužení impulzu |
ano
|
| Provedení funkce spínání |
Hall, PNP/rozpínací kontakt (NC)
|
| Provozní napětí (min. … max.) |
3.8 V ... 30 V
|
| Průřez vodiče |
3 x 0.14 mm²
|
| Spínací frekvence |
2500
Hz |
| Stupeň krytí |
IP66
|
| Typ připojení |
Vedení 0,3 m a konektor M8x1, 3pól. s rýhovaným šroubením
|
| Zátěžový proud |
≤ 20
|
| Způsobilý ke zkrutu |
ano
|
| Způsobilý ke zkrutu Poznámka pod čarou |
Technické údaje pouze pro zalitý připojovací kabel (0,3 m) na magnetickém snímači. Ještě větší výkon, např. pro použití energetického řetězu, poskytují nabízená prodlužovací vedení.
|
