R349938300

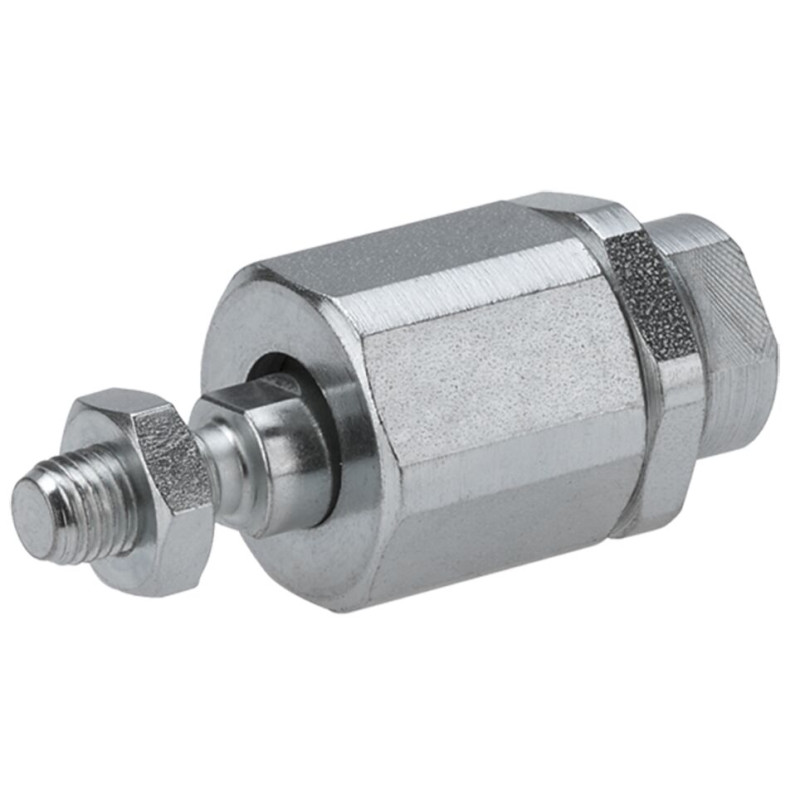

FLEXO EMC80/100 &

R349938300
  • Dostupnost: na dotaz
  • Váha: 0.72 KG
  • Číslo dílu: R349938300
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349938300
Fyzická velikost a hmotnost
Net weight 0.716 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Flexible coupling
Nominal size 80100
Max. dynamic load 10300 bar
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension axial clearance 0.05 mm ... 0.5 mm
Dimension of axial clearance max. 0.5 mm
Dimension of axial clearance min. 0.05 mm
Dimension B1 10 mm
Dimension D1 32 mm
Dimension D2 45 mm
Dimension D3 22 mm
Dimension F 40 mm
Dimension KK M20x1.5 mm
Dimension L 119 mm
Dimension L tolerance ± 2
Dimension L2 40 mm
Dimension L3 19 mm
Dimension L3 tolerance ± 1
Dimension RV 1 mm
Dimension SW1 30 mm
Dimension SW2 20 mm
Dimension SW3 30 mm
Dimension SW4 41 mm
Funkce
  • Skupina 2, volba 04
  • Materiál: Ocel, pozinkovaná
  • Radiální vůle 0 ... 2 mm
CAD (2)
File R349938300.stp (ALL)
File R349938300.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
