R349938100

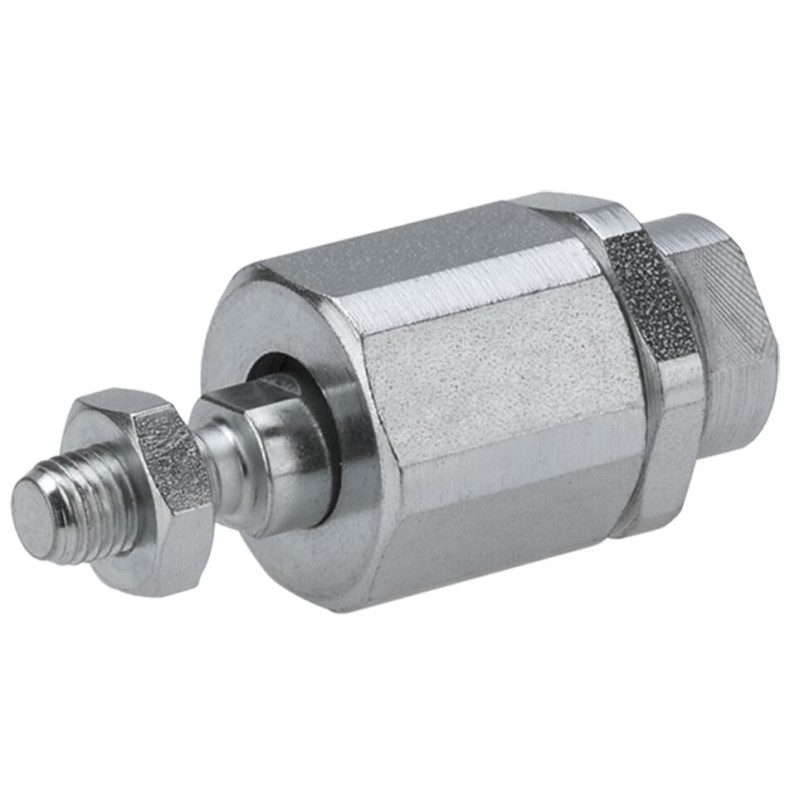

FLEXO EMC50/63 &

R349938100
  • Dostupnost: na dotaz
  • Váha: 0.65 KG
  • Číslo dílu: R349938100
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349938100
Fyzická velikost a hmotnost
Net weight 0.648 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Flexible coupling
Nominal size 5063
Max. dynamic load 10300 bar
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension axial clearance 0.05 mm ... 0.5 mm
Dimension of axial clearance max. 0.5 mm
Dimension of axial clearance min. 0.05 mm
Dimension B1 8 mm
Dimension D1 32 mm
Dimension D2 45 mm
Dimension D3 22 mm
Dimension F 30 mm
Dimension KK M16x1.5 mm
Dimension L 103 mm
Dimension L tolerance ± 2
Dimension L2 30 mm
Dimension L3 9 mm
Dimension L3 tolerance ± 1
Dimension RV 1 mm
Dimension SW1 30 mm
Dimension SW2 20 mm
Dimension SW3 24 mm
Dimension SW4 41 mm
Funkce
  • Skupina 2, volba 04
  • Materiál: Ocel, pozinkovaná
  • Radiální vůle 0 ... 2 mm
