Fyzická velikost a hmotnost
| Průměr d0 |
16
|
| Čistá hmotnost |
0.19
kg |
Další vlastnosti
| Dynamická nosnost C |
14800
N |
| Jmenovitá velikost |
16 x 5L x 3 - 4
|
| Kategorie |
B
|
| Maximální provozní teplota |
+ 80
|
| Maximální přípustná lineární rychlost vmax (m/min) |
30
m/min |
| Maximální skladovací teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Minimální skladovací teplota |
- 15
|
| Poznámka ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Poznámka k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (oddíl "Technické poznámky") a "Kritické otáčky ncr" (oddíl Výpočet a příklady)
|
| Poznámka k přípustné provozní teplotě (min…max) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr D1 g6 |
28
mm |
| Rozměr D5 |
48
mm |
| Rozměr D6 |
38
mm |
| Rozměr D7 |
5.5
mm |
| Rozměr L |
38
mm |
| Rozměr L10 |
26
mm |
| Rozměr L14 |
40
mm |
| Rozměr L3 |
12
mm |
| Rozměr L4 |
10
mm |
| Rozměr Sx |
5
mm |
| Rozměr d1 |
15
mm |
| Rozměr d2 |
12.9
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Směr stoupání |
Vlevo
|
| Statická nosnost C0 |
16100
N |
| Série |
Konstrukční řada Standard
|
| Typ matice |
FEM-E-B Jednoduchá přírubová matice
|
| Vrtací schéma |
BB2
|
Popis

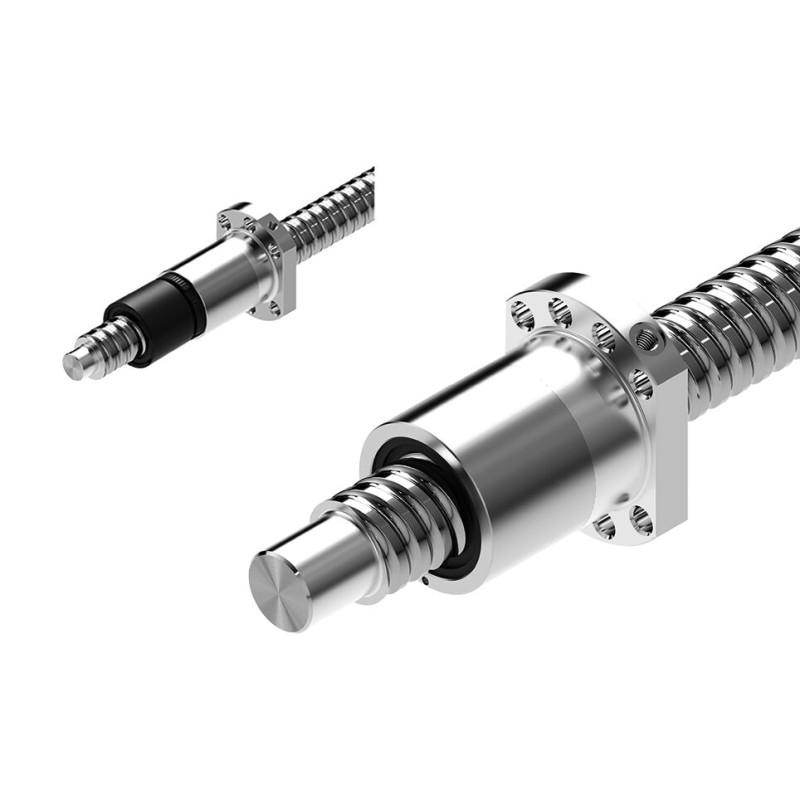

Jednoduchá přírubová matice FEM-E-B se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 16
Stoupání P = 5 (vlevo)
Průměr kuličky Dw = 3
Počet otáček i = 4
Funkce
- Připojovací rozměry podobně jako DIN 69051, část 5 Přírubová forma B.
- S těsněními
- Částečně v levém provedení
- Třída předpětí: C0, C00, C1, C2, C3
- Třída tolerance: T3 (pro velikosti podle přehledu výrobků Vřetena, viz obecné technické poznámky a informace, „Popis výrobku“), T5, T7, T9
- Třída předpětí: C0, C00, C1, C2, C3
