Fyzická velikost a hmotnost
Další vlastnosti
| Dynamická nosnost C |
17800
N |
| Jmenovitá velikost |
16 x 16 R x 3 - 6
|
| Kategorie |
B
|
| Konstrukční série |
Konstrukční řada High Performance
|
| Maximální přípustná lineární rychlost vmax (m/min) |
96
m/min |
| Maximální provozní teplota |
+ 80
|
| Minimální provozní teplota |
- 10
|
| Oznámení k dynamické nosnosti C |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Oznámení k maximální přípustné rychlosti vmax |
Viz "Ukazatel otáček d0 • n" (viz Všeobecné technické poznámky a informace, "Technické údaje", (Technické poznámky) a "Kritické otáčky ncr" (viz Všeobecné technické poznámky a informace, "Poznámky k projektování")
|
| Oznámení k přípustné provozní teplotě (min. … max.) |
Přípustné provozní teploty kuličkových šroubových převodů dovolují trvalou teplotu 80 °C a krátkodobě 100 °C, měřeno vždy na vnějším plášti matice.
|
| Oznámení ke statické nosnosti C0 |
Nosnosti jsou platné pouze pro toleranční třídy T3 a T5. U ostatních tříd tolerance zohledněte korekční faktor fac (viz Všeobecné technické poznámky a informace, "Technické údaje", Technické poznámky).
|
| Provozní teplota (min. … max.) |
-10 °C ... +80 °C
|
| Rozměr d1 |
15
mm |
| Rozměr D1 g6 |
28
mm |
| Rozměr d2 |
12.9
mm |
| Rozměr D5 |
48
mm |
| Rozměr D6 |
38
mm |
| Rozměr D7 |
5.5
mm |
| Rozměr L |
61
mm |
| Rozměr L10 |
43
mm |
| Rozměr L14 |
40
mm |
| Rozměr L3 |
12
mm |
| Rozměr L4 |
20
mm |
| Rozměr L5 |
6
mm |
| Rozměr Sx |
4
mm |
| Skladovací teplota (min. … max.) |
-15 °C ... +80 °C
|
| Skladovací teplota max |
+ 80
|
| Skladovací teplota min |
- 15
|
| Směr stoupání |
Vpravo
|
| Statická nosnost C0 |
24200
N |
| Typ matice |
FED-E-B Jednoduchá přírubová matice
|
| Vrtací schéma |
BB2
|

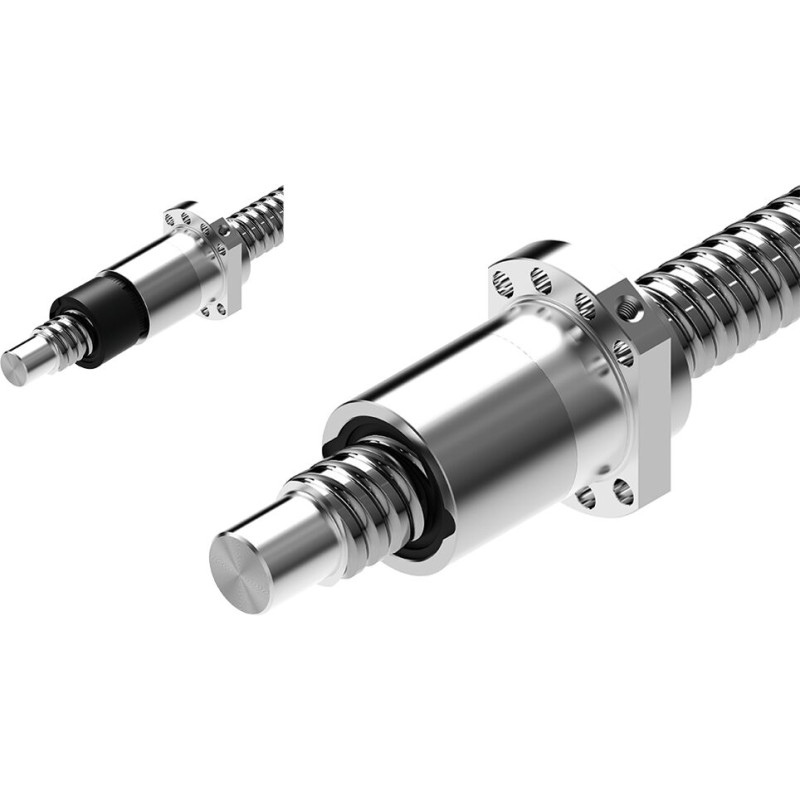

Popis
Jednoduchá přírubová matice FED-E-B se standardním těsněním a standardní axiální vůlí
Jmenovitý průměr d0 = 16
Stoupání P = 16 (vpravo)
Průměr kuličky Dw = 3
Počet otáček i = 6
Funkce
- Připojovací rozměry podobně jako DIN 69051, část 5 Přírubová forma B
- Matice pro výrazné zvýšení dynamické a statické nosnosti
- S těsněními
- Třída předpětí: C0, C00, C1, C2
- Třída tolerance: T3 (pro velikosti podle přehledu výrobků Vřetena, viz obecné technické poznámky a informace, „Popis výrobku“), T5, T7, T9
