Fyzická velikost a hmotnost
| Čistá hmotnost |
26
kg |
| Vnější průměr D |
140
mm |
Další vlastnosti
| Dynamická nosnost C |
305300
N |
| Jmenovitá velikost |
48 x 5/10/20, 60 x 10/20
|
| Mezní otáčky (tuk) nmax |
2835
min⁻¹ |
| Mezní otáčky nmin |
2835
min⁻¹ |
| Oznámení k utahovacímu momentu |
Montáž s hákovým klíčem (DIN 1810)
|
| Poznámka pod čarou pro maximální otáčky nmax |
Orientační hodnoty při nízkém zatížení ložiska, dobrém odvodu tepla a vhodných mazivech s nízkou konzistencí
|
| Poznámka pod čarou pro třecí moment ložiska s těsnicím kroužkem |
Měřeno při 50 min–1
|
| Rozměr B (profilová vedení) |
180
mm |
| Rozměr d |
65
mm |
| Rozměr D |
140
mm |
| Rozměr D1 h7 |
170
mm |
| Rozměr D10 |
170
mm |
| Rozměr D3 |
95
mm |
| Rozměr D5 |
225
mm |
| Rozměr D6 |
198
mm |
| Rozměr D7 |
17.5
mm |
| Rozměr L2 |
133.5
mm |
| Rozměr L3 |
30
mm |
| Rozměr L4 |
28
mm |
| Rozměr L5 |
53.5
mm |
| Rozměr L9 |
199.5
mm |
| Statická nosnost C0 |
615400
N |
| Tolerance rozměru d |
- 0.015
|
| Třecí moment ložiska s těsnicím kroužkem MRb |
2
Nm |
| Tuhost ložiska (axiální) RFB |
1250
N/μm |
| Tuhost při klopení Rkl |
3200
Nm/mrad |
| Utahovací moment |
200
Nm |
Popis

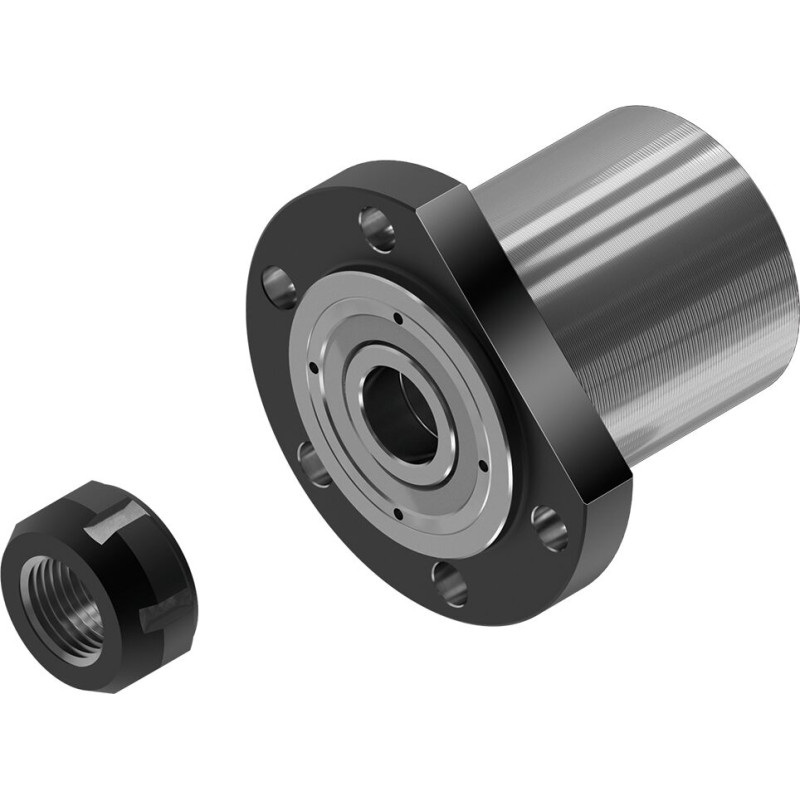

Pevné uložení obsahuje: Radioaxiální kuličkové ložisko LGS, drážkovaná matice NMB Hodí se pro konce vřetene, tvar◡832, 842
Funkce
- Konstrukční skupina ložiska obsahuje:
- Přesné přírubové pouzdro z oceli
- Radiální axiální ložisko LGS
- Hřídelová matice NMB
- Vhodné pro konce vřetene tvar 132, 142, 532, 832, 842, 932, 942
