R15615B021

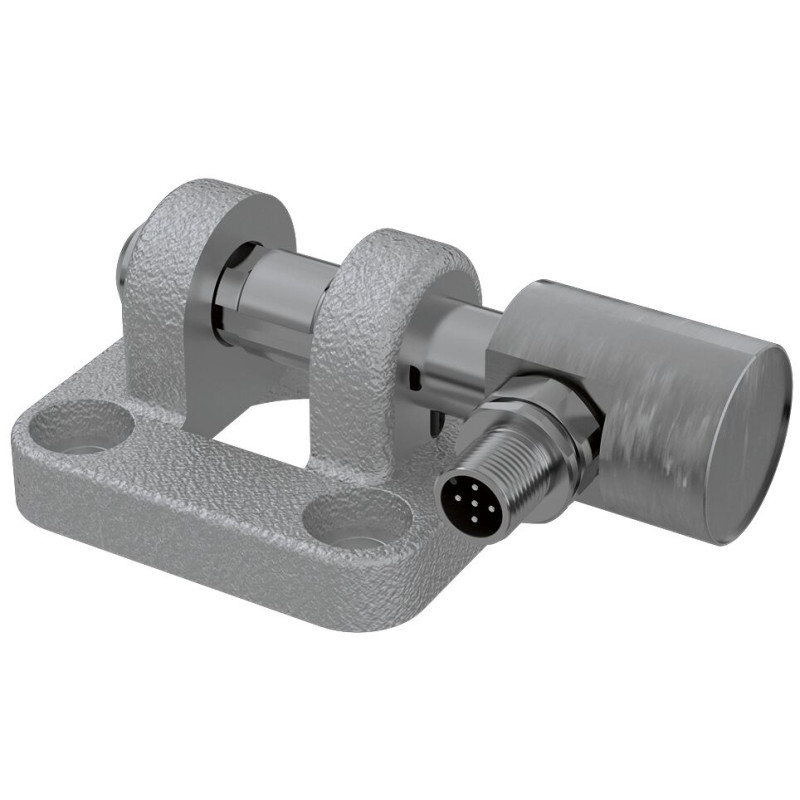

EMC80 BG

R15615B021
  • Dostupnost: na dotaz
  • Váha: 1.30 KG
  • Číslo dílu: R15615B021
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15615B021
Fyzická velikost a hmotnost
Čistá hmotnost 1.3 kg
Rozměr šroubů s válcovou hlavou DIN 912, délka šroubu 20 mm
Rozměr šroubů s válcovou hlavou DIN 912, průměr závitu M10
Další vlastnosti
Jmenovitá velikost 80
Materiál elektromechanických válců Hliník
Rozměr CG D10 25 mm
Rozměr CP d12 65 mm
Rozměr D1 28 mm
Rozměr D2 f8 20 mm
Rozměr D3 11 mm
Rozměr D4 18 mm
Rozměr E 97 mm
Rozměr FM 36 mm
Rozměr KL 6.5 mm
Rozměr LE min. 16 mm
Rozměr SA 31.5 mm
Rozměr SL 74 mm
Rozměr SL 74 mm
Rozměr SR 20 mm
Rozměr šroubů s válcovou hlavou DIN 912 M10x20 mm
Rozměr T 4 mm
Rozměr Tg 72 mm
Rozměr TG 72 mm
Rozteč T vodicí kolejnice 4 mm
Tolerance rozměru FM ± 0.2
Tolerance rozměru T ± 0.2
Tolerance rozměru TG ± 0.2
Upevňovací prvky pro elektromechanické válce Vidlicové upevnění
Zušlechtění povrchu kováno
Funkce
  • Skupina 1, volba 02; skupina 5, volba 10
  • Materiál: Hliník / tvárná litina, pozinkovaná
CAD (2)
File R15615B021.igs (ALL)
File R15615B021.stp (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
