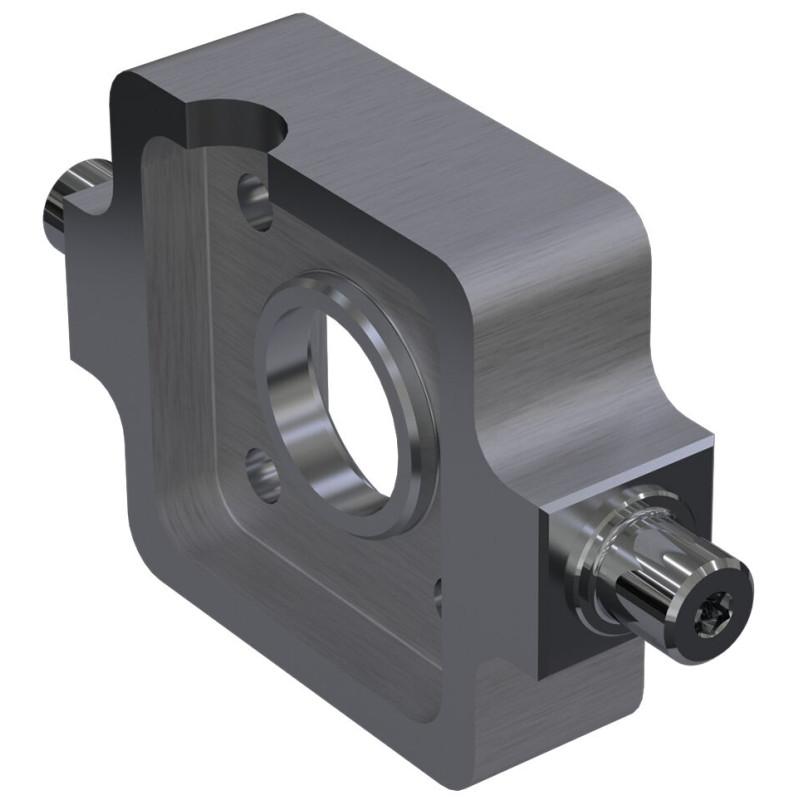

R15615B013
EMC80 BG

R15615B013
  • Dostupnost: na dotaz
  • Váha: 2.25 KG
  • Číslo dílu: R15615B013
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15615B013
Fyzická velikost a hmotnost
Net weight 2.248 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Trunnion
Nominal size 80
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension D H13 11 mm
Dimension D1 h7 20 mm
Dimension E 105 mm
Dimension E tolerance ± 0.5
Dimension L 193 mm
Dimension L1 36 mm
Dimension L1 tolerance ± 0.5
Dimension L2 7.5 mm
Dimension L2 tolerance ± 0.2
Dimension L3 16.5 mm
Dimension L3 tolerance ± 0.2
Dimension L4 11.5 mm
Dimension L4 tolerance ± 0.5
Dimension L5 24.5 mm
Dimension L5 tolerance ± 0.5
Dimension R 10 mm
Dimension SW 8 mm
Dimension TD 38 mm
Dimension TD tolerance ± 0.5
Dimension Tg 72 mm
Dimension TL 20 mm
Dimension TL tolerance ±0.2
Dimension TM 150 mm
Dimension TM tolerance ± 0.3
Funkce
  • Skupina 5, volba 01
  • je obsaženo ve skupině 5, volba 03
  • Materiál: Ocel, pozinkovaná
