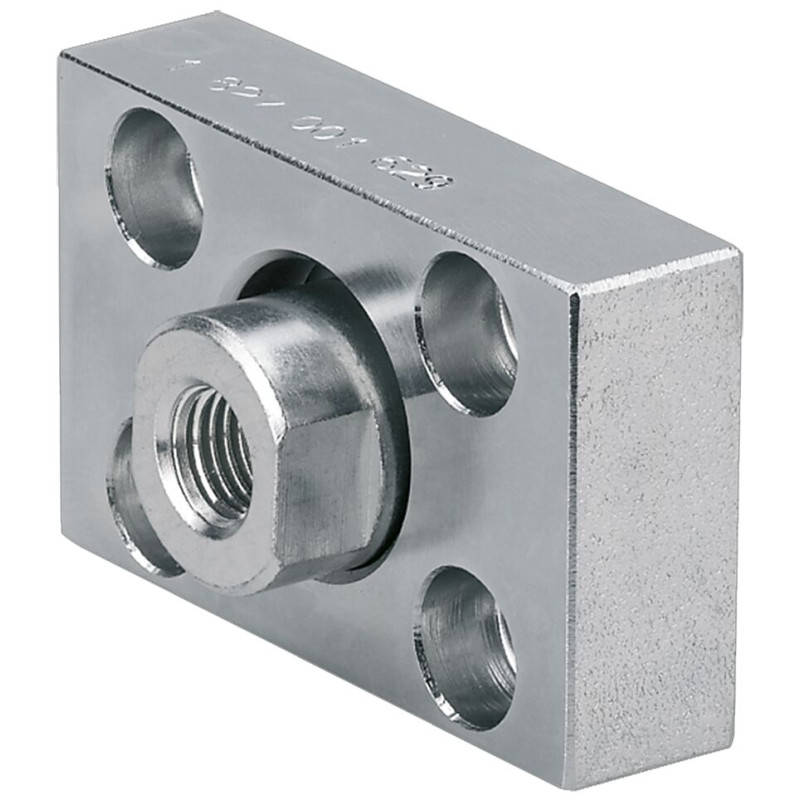

R349940100
EMC80/100 &

R349940100
  • Dostupnost: na dotaz
  • Váha: 1.12 KG
  • Číslo dílu: R349940100
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349940100
Fyzická velikost a hmotnost
Čistá hmotnost 1.118 kg
Další vlastnosti
Jmenovitá velikost 80100
Materiál elektromechanických válců Ocel
Max. dynamické zatížení 28000 bar
Poznámka pod čarou Max. dynamické zatížení Fmax EMC
Rozměr A1 (profilová vedení) 90 mm
Rozměr A2 (systémy profilových kolejnic) 90 mm
Rozměr Axiální vůle 0.4 mm ... 0.8 mm
Rozměr Axiální vůle max. 0.8 mm
Rozměr Axiální vůle min. 0.4 mm
Rozměr D1 H11 40 mm
Rozměr D6 H13 14 mm
Rozměr D7 H13 20 mm
Rozměr E1 65 mm
Rozměr E2 65 mm
Rozměr H 35 mm
Rozměr H1 (profilová vedení) 20
Rozměr KK M20x1.5 mm
Rozměr Radiální vůle 1.9 mm ... 2.3 mm
Rozměr Radiální vůle max. 2.3 mm
Rozměr Radiální vůle min. 1.9 mm
Rozměr SW 36 mm
Rozměr T2 13 mm
Tolerance rozměru E1 ± 0.3
Tolerance rozměru E2 ± 0.3
Upevňovací prvky pro elektromechanické válce Vyrovnávací spojka
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 2, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R349940100.igs (ALL)
File R349940100.stp (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
