R15615A017
EMC80

R15615A017
  • Dostupnost: na dotaz
  • Váha: 0.92 KG
  • Číslo dílu: R15615A017
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15615A017
Fyzická velikost a hmotnost
Net weight 0.917 kg
Další vlastnosti

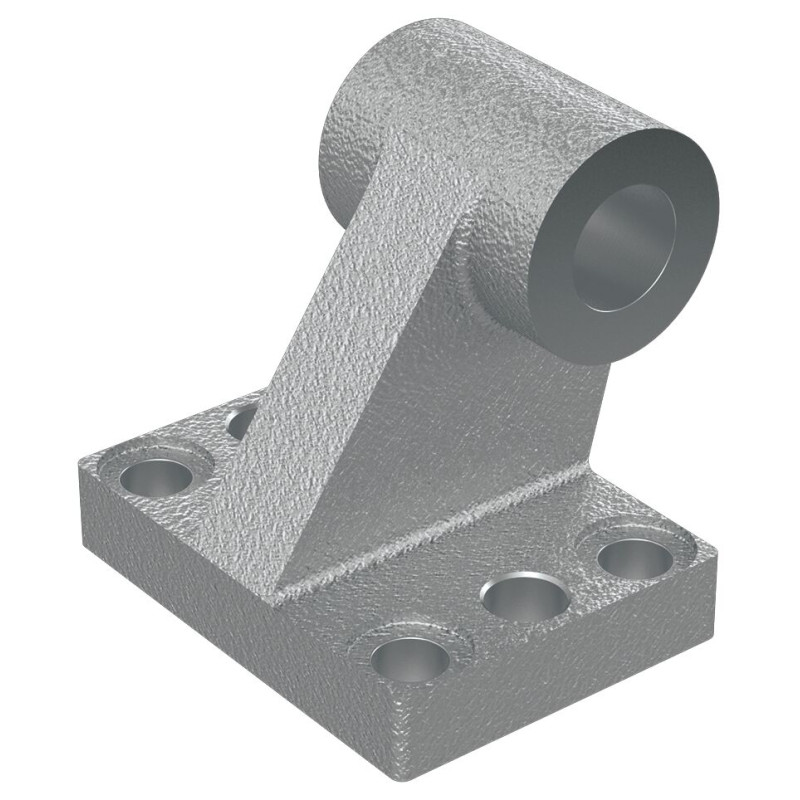

Fastening elements for electromechanical cylinders Bearing block
Nominal size 80
Surface finishing galvanized
Pitch T guide rail 6 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 15 mm
Dimension BT 14 mm
Dimension CK H9 16 mm
Dimension D H11 10 mm
Dimension EB H13 15 mm
Dimension EM 50 mm
Dimension GL 47 mm
Dimension HB H13 9 mm
Dimension L 20 mm
Dimension L tolerance ± 0.2
Dimension L3 20 mm
Dimension PH JS15 63 mm
Dimension RA JS14 40 mm
Dimension T 6 mm
Dimension TE JS14 66 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 86 mm
Dimension UR 60 mm
Funkce
  • Skupina 6, volba 01
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
  • Protikus pro upevnění vidlice skupina 5, volba 07
