R15614B104
EMC63 BG

R15614B104
  • Dostupnost: na dotaz
  • Váha: 1.07 KG
  • Číslo dílu: R15614B104
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15614B104
Fyzická velikost a hmotnost
Net weight 1.07 kg
Další vlastnosti

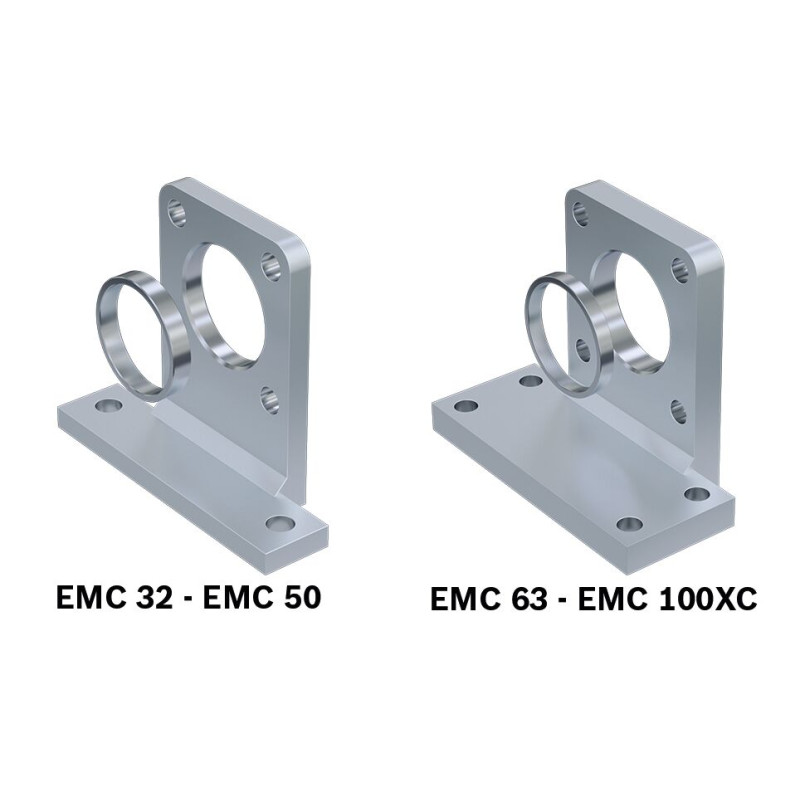

Fastening elements for electromechanical cylinders Foot mounting
Nominal size 63
Footnote mass m including the weight of the centering ring
Material Galvanized steel
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A (profiled rail systems) 50 mm
Dimension A tolerance ± 0.5
Dimension AT1 12 mm
Dimension AT1 tolerance ± 0.5
Dimension D1 H13 9 mm
Dimension D2 H7 45 mm
Dimension D3 H13 9 mm
Dimension E 120 mm
Dimension E tolerance ± 0.5
Dimension E1 98.5 mm
Dimension E1 tolerance ± 0.5
Dimension L 60 mm
Dimension L tolerance ± 0.1
Dimension L1 21 mm
Dimension Tg 56.5 mm
Dimension TR 100 mm
Dimension TR1 20 mm
Dimension TW 75 mm
Dimension TW tolerance ± 0.5
Funkce
  • Skupina 5, volba 05
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15614B104.igs (ALL)
File R15614B104.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
