R15613B105
EMC50 BG

R15613B105
  • Dostupnost: na dotaz
  • Váha: 0.54 KG
  • Číslo dílu: R15613B105
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15613B105
Fyzická velikost a hmotnost
Net weight 0.535 kg
Další vlastnosti

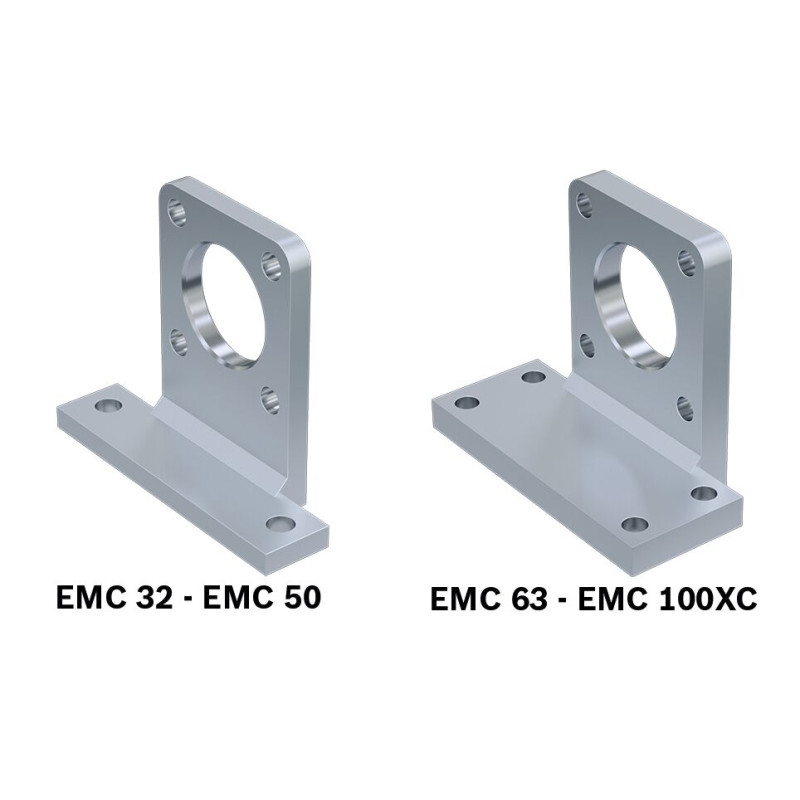

Fastening elements for electromechanical cylinders Foot mounting
Nominal size 50
Material Galvanized steel
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A (profiled rail systems) 35 mm
Dimension A tolerance ± 0.5
Dimension AT1 8 mm
Dimension AT1 tolerance ± 0.5
Dimension D1 H13 9 mm
Dimension D2 H7 40 mm
Dimension D3 H13 9 mm
Dimension E 110 mm
Dimension E tolerance ± 0.5
Dimension E1 93.5 mm
Dimension E1 tolerance ± 0.5
Dimension L 60 mm
Dimension L tolerance ± 0.1
Dimension L1 21 mm
Dimension Tg 46.5 mm
Dimension TR 90 mm
Dimension TW 65 mm
Dimension TW tolerance ± 0.5
Funkce
  • Skupina 3, volba 06 / skupina 5, volba 06
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15613B105.stp (ALL)
File R15613B105.igs (ALL)
