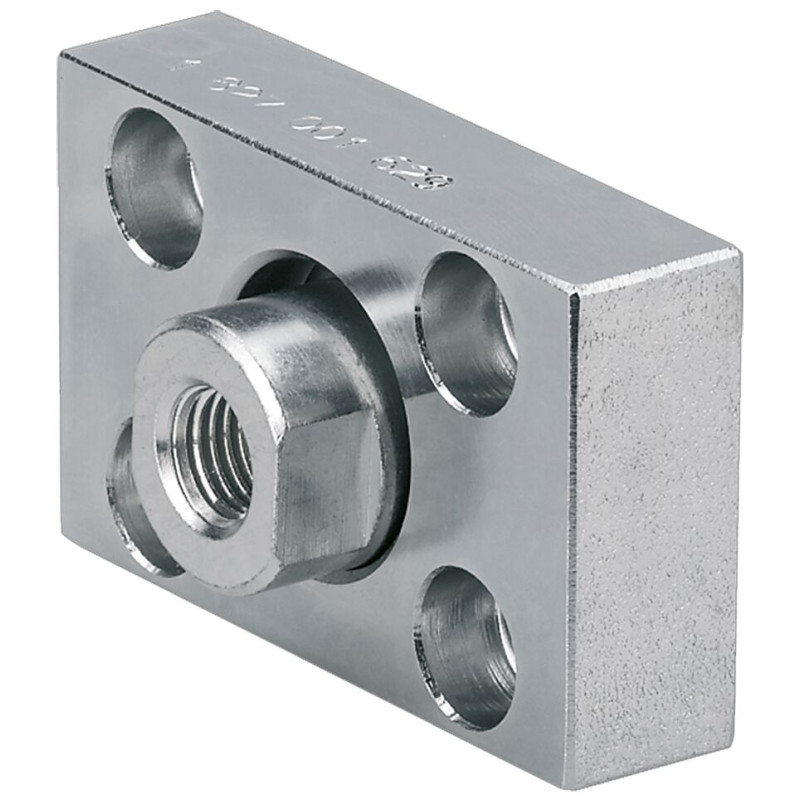

R349939900
EMC50/63 &

R349939900
  • Dostupnost: na dotaz
  • Váha: 0.86 KG
  • Číslo dílu: R349939900
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349939900
Fyzická velikost a hmotnost
Net weight 0.863 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Flexible coupling
Nominal size 5063
Footnote max. dynamic load Fmax EMC
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A1 (profiled rail systems) 80 mm
Dimension A2 (profiled rail systems) 80 mm
Dimension axial clearance 0.4 mm ... 0.8 mm
Dimension of axial clearance max. 0.8 mm
Dimension of axial clearance min. 0.4 mm
Dimension D1 H11 30 mm
Dimension D6 H13 11 mm
Dimension D7 H13 18 mm
Dimension E1 58 mm
Dimension E1 tolerance ± 0.2
Dimension E2 58 mm
Dimension E2 tolerance ± 0.2
Dimension H 32 mm
Dimension H1 (profiled rail systems) 20
Dimension KK M16x1.5 mm
Dimension radial clearance 1.9 mm ... 2.3 mm
Dimension of radial clearance max. 2.3 mm
Dimension of radial clearance min. 1.9 mm
Dimension SW 24 mm
Dimension T2 11 mm
Funkce
  • Skupina 2, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R349939900.stp (ALL)
File R349939900.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
