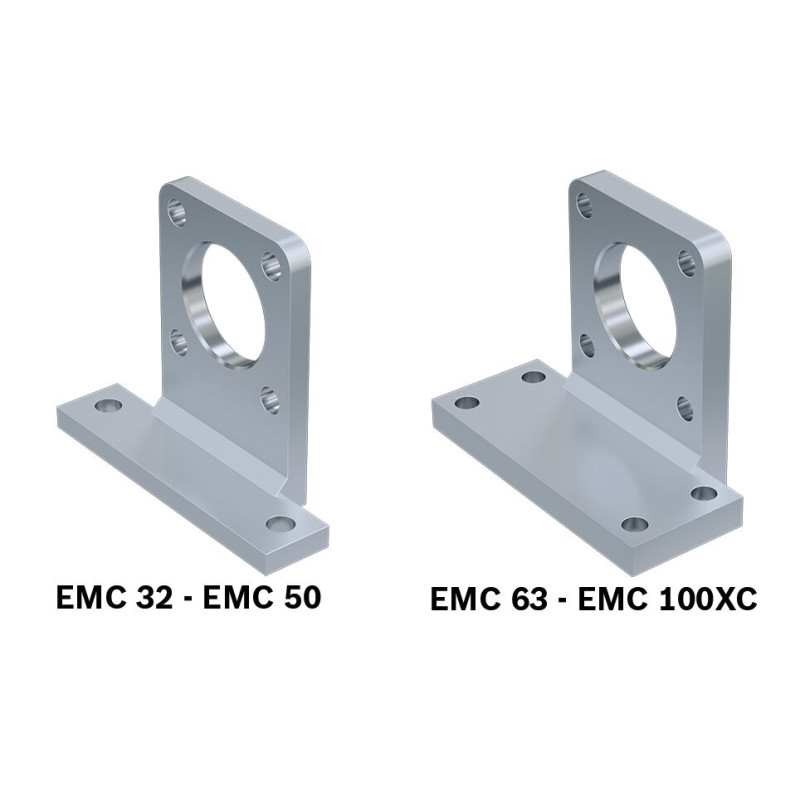

R15612B105
EMC40 BG

R15612B105
  • Dostupnost: na dotaz
  • Váha: 0.29 KG
  • Číslo dílu: R15612B105
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15612B105
Fyzická velikost a hmotnost
Čistá hmotnost 0.29 kg
Další vlastnosti
Jmenovitá velikost 40
Materiál Ocel, pozinkovaná
Materiál elektromechanických válců Ocel
Rozměr A (profilová vedení) 30 mm
Rozměr AT1 7 mm
Rozměr D1 H13 6.6 mm
Rozměr D2 H7 35 mm
Rozměr D3 H13 9 mm
Rozměr E 90 mm
Rozměr E1 71.5 mm
Rozměr L 45 mm
Rozměr L1 18 mm
Rozměr Tg 38 mm
Rozměr TR 75 mm
Rozměr TW 53 mm
Tolerance rozměru A ± 0.5
Tolerance rozměru AT1 ± 0.5
Tolerance rozměru E ± 0.5
Tolerance rozměru E1 ± 0.5
Tolerance rozměru L ± 0.1
Tolerance rozměru TW ± 0.5
Upevňovací prvky pro elektromechanické válce Patkové upevnění
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 3, volba 06 / skupina 5, volba 06
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15612B105.stp (ALL)
File R15612B105.igs (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
