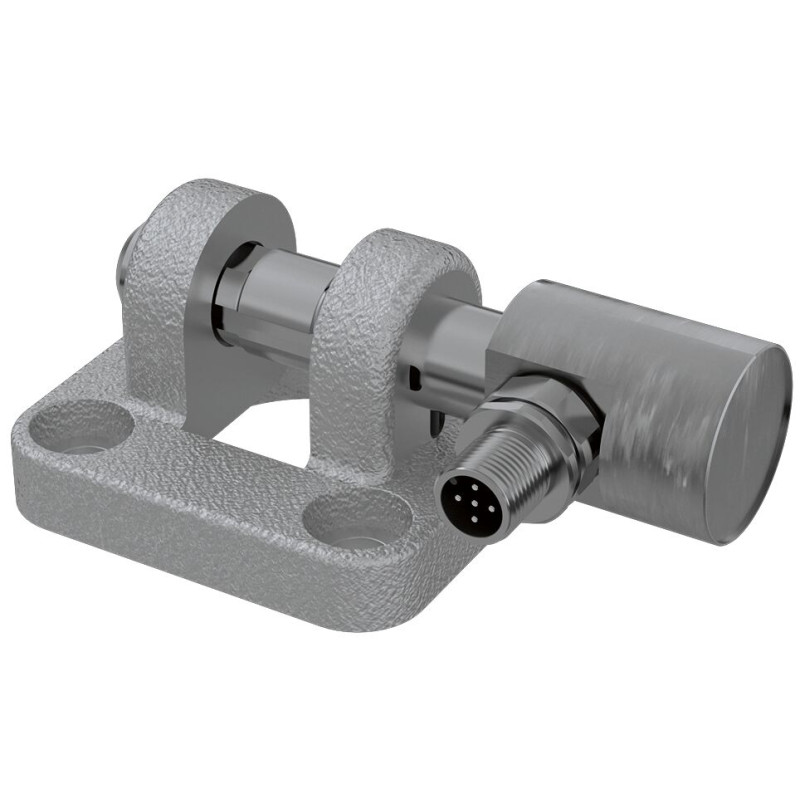

R15612B021
EMC40 BG

R15612B021
  • Dostupnost: na dotaz
  • Váha: 0.60 KG
  • Číslo dílu: R15612B021
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15612B021
Fyzická velikost a hmotnost
Net weight 0.6 kg
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Další vlastnosti
Fastening elements for electromechanical cylinders Clevis mount
Nominal size 40
Surface finishing forged
Pitch T guide rail 4 mm
Material of electromechanical cylinders Aluminum
Dimension CG D10 16 mm
Dimension CP d12 40 mm
Dimension D1 28 mm
Dimension D2 f8 12 mm
Dimension D3 6.6 mm
Dimension D4 11 mm
Dimension E 55 mm
Dimension FM 25 mm
Dimension FM tolerance ± 0.2
Dimension KL 4.5 mm
Dimension LE min. 12 mm
Dimension SA 31.5 mm
Dimension SL 54 mm
Dimension SL 54 mm
Dimension SR 12 mm
Dimension T 4 mm
Dimension T tolerance ± 0.2
Dimension Tg 38 mm
Dimension TG 38 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M6x18 mm
Funkce
  • Skupina 1, volba 02; skupina 5, volba 10
  • Materiál: Hliník / tvárná litina, pozinkovaná
CAD (2)
File R15612B021.stp (ALL)
File R15612B021.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
