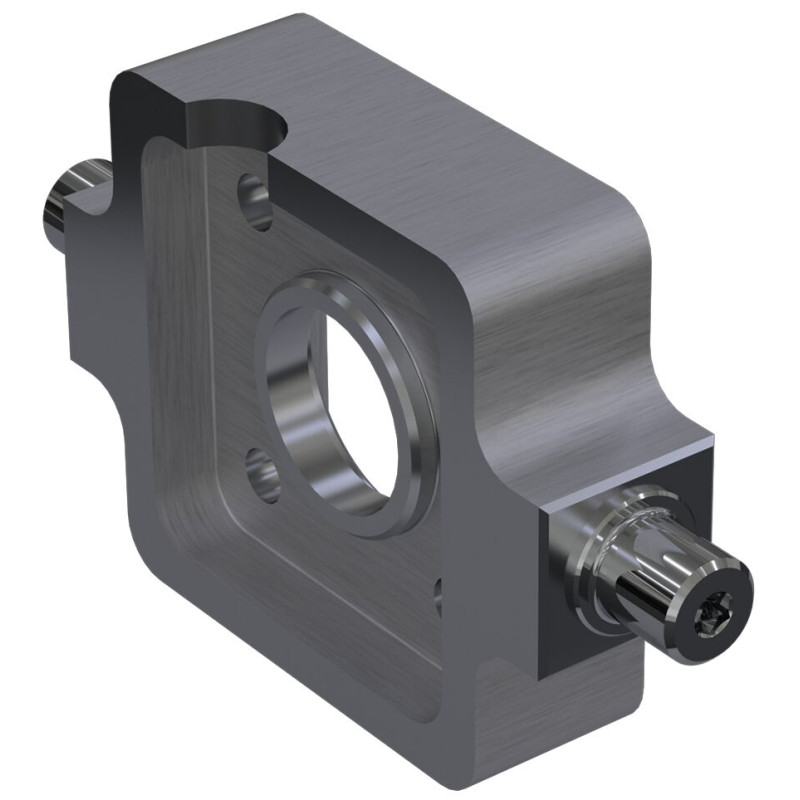

R15612B013
EMC40 BG

R15612B013
  • Dostupnost: na dotaz
  • Váha: 0.70 KG
  • Číslo dílu: R15612B013
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15612B013
Fyzická velikost a hmotnost
Net weight 0.7 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Trunnion
Nominal size 40
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension D H13 6.6 mm
Dimension D1 h7 16 mm
Dimension E 65 mm
Dimension E tolerance ± 0.5
Dimension L 135 mm
Dimension L1 28 mm
Dimension L1 tolerance ± 0.5
Dimension L2 6.5 mm
Dimension L2 tolerance ± 0.2
Dimension L3 15 mm
Dimension L3 tolerance ± 0.2
Dimension L4 10.5 mm
Dimension L4 tolerance ± 0.5
Dimension L5 17.5 mm
Dimension L5 tolerance ± 0.5
Dimension R 10 mm
Dimension SW 6 mm
Dimension TD 28 mm
Dimension TD tolerance ± 0.5
Dimension Tg 38 mm
Dimension TL 16 mm
Dimension TL tolerance ±0.2
Dimension TM 100 mm
Dimension TM tolerance ± 0.3
Funkce
  • Skupina 5, volba 01
  • je obsaženo ve skupině 5, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15612B013.stp (ALL)
File R15612B013.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
