R15612B025
EMC40

R15612B025
  • Dostupnost: na dotaz
  • Váha: 0.11 KG
  • Číslo dílu: R15612B025
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15612B025
Fyzická velikost a hmotnost
Net weight 0.117 kg
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Další vlastnosti

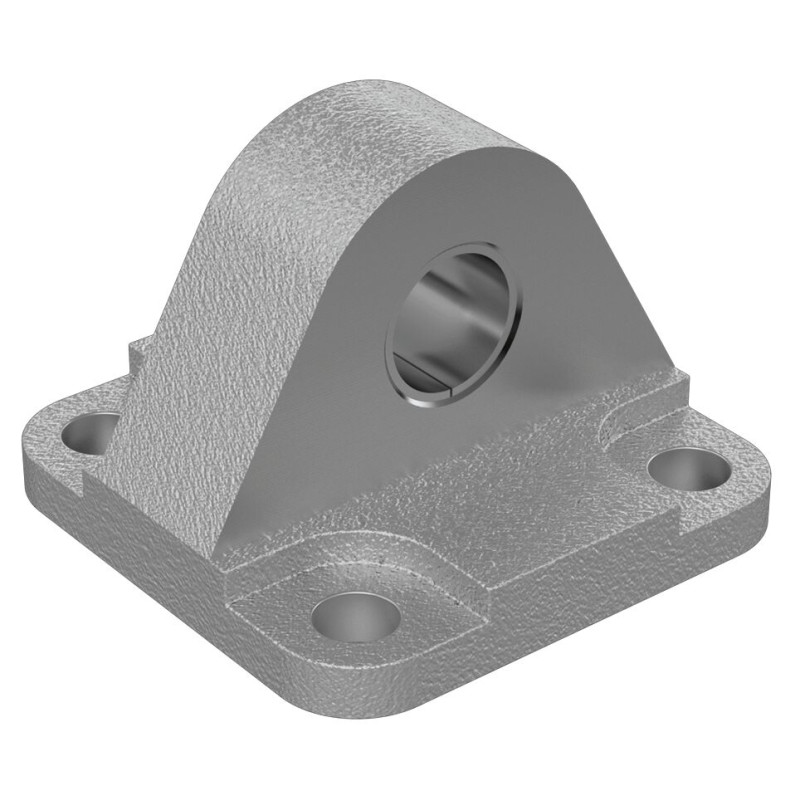

Fastening elements for electromechanical cylinders Swivel mount
Nominal size 40
Material of electromechanical cylinders Aluminum
Dimension CN H7 12 mm
Dimension D1 H13 6.6 mm
Dimension E 53 mm
Dimension E tolerance ± 0.5
Dimension E1 53 mm
Dimension E1 tolerance ± 0.5
Dimension ER 18
Dimension ER tolerance ± 0.2
Dimension EU 16 mm
Dimension EU tolerance ± 0.2
Dimension FL 25 mm
Dimension FL tolerance ± 0.2
Dimension H 9 mm
Tolerance H ± 0.5
Dimension I2 5.5 mm
Dimension I2 tolerance ± 0.5
Dimension R1 8 mm
Dimension R2 8 mm
Dimension Tg 38 mm
Dimension TG 38 mm
Dimension hex socket head cap screws DIN 912 M6x18 mm
Funkce
  • Skupina 6, volba 05
  • Materiál: Hliník
  • Protikus k vidlicovému ložiskovému stojanu se siloměrným čepem
CAD (2)
File R15612B025.igs (ALL)
File R15612B025.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
