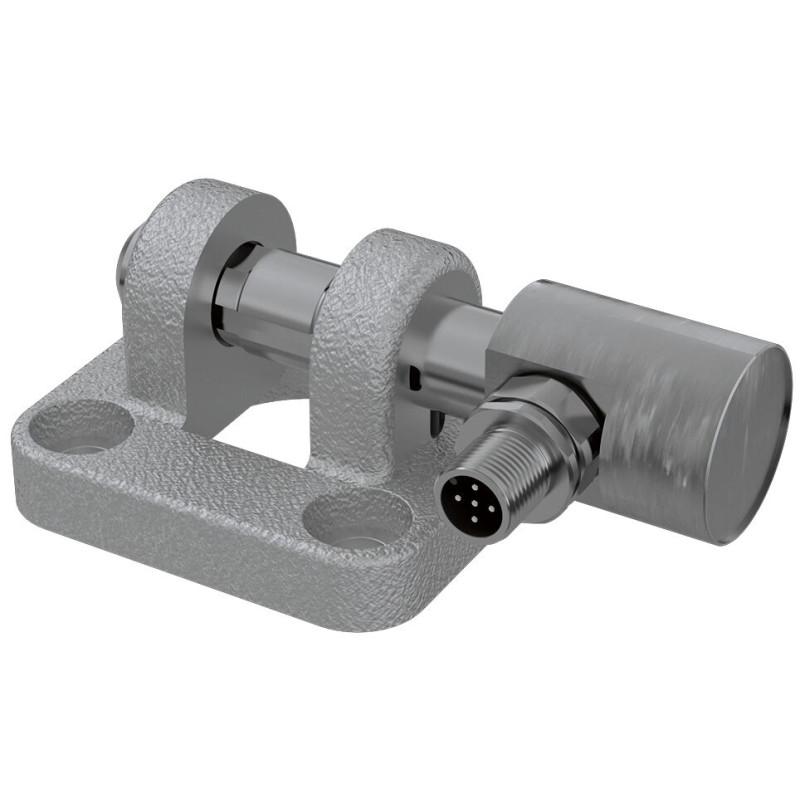

R15612A007
EMC40

R15612A007
  • Dostupnost: na dotaz
  • Váha: 0.51 KG
  • Číslo dílu: R15612A007
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15612A007
Fyzická velikost a hmotnost
Čistá hmotnost 0.506 kg
Průměr kabelu D 5.9 mm
Šířka pásma 2.5 kHz
Šířka pásma s tolerancí 2,5 kHz ±0,2
Šířka pásma Tolerance ± 0.2
Tolerance průměru kabelu D ± 0.2
Další vlastnosti
1. typ připojení Zdířka M12, 4pól.
2. typ připojení Volné konce
Barva kabelu černá
Cykly ohybu 2 mil.
Domezovací napětí 250 V
Domezovací proud 4 A
Elektrické příslušenství k elektromechanickým válcům Snímače síly
Funkce vynulování (Tara) 7.2 V ... 24 V
Hystereze (z měřicího rozsahu) ± 0.2
Jmenovitá velikost 40
Kompenzovaná teplota +10 °C ... +40 °C
Lomové zatížení (z měřicího rozsahu) 300 %
Materiál elektromechanických válců nerezavějící ocel
Materiál kabelu PUR
Maximální provozní teplota + 60
Minimální provozní teplota - 20
Napájecí napětí 24 V
Nelineárnost (z měřicího rozsahu) ± 0.5
Nespolehlivost měření ± 0.025
Okolní teplota pohyblivá -40 °C ... +80 °C
Opakovatelnost (z měřicího rozsahu) ± 0.25
Poloměr ohybu dynamický 5xD
Poloměr ohybu statický 10xD
Použitelné jako vlečný řetěz ano
Pracovní zatížení (z měřicího rozsahu) 150 %
Přípojka Konektor M12x1
Přípustná okolní teplota (min. … max.) -25 °C ... +80 °C
Provozní teplota (min. … max.) -20 °C ... +60 °C
Průřez vodiče 4 x 0.34 mm²
Rozměr a f8 12 mm
Rozměr b 89 mm
Rozměr c 49.5 mm
Rozměr d 35 mm
Rozměr e 28 mm
Rozsah měření 5 kN
Spotřeba proudu 25 mA
Stínicí kryt ano
Stupeň krytí IP65
Teplotní posuv nulový bod (z měřicího rozsahu na Kelvin) ± 0.05
Teplotní posuv přes měřicí rozsah (z měřicího rozsahu na Kelvin) ± 0.05
Tolerance výstupního signálu (měřicí rozsah) ± 0.2
Tvrdost 38 HRC
Upozornění týkající se výrobku s připojovacím kabelem
Výstup konektoru úhlový
Výstupní signál 0 V
Výstupní signál (měřicí rozsah) s tolerancí -10 ... +10 V ±0,2
Výstupní signál s tolerancí 0 V ±0,03
Výstupní signál Tolerance ± 0.03
Funkce
  • Pro tažné a tlakové síly
  • Provedení z nerezavějící ušlechtilé oceli
  • Integrovaný zesilovač
  • Malá teplotní charakteristika
  • Velká dlouhodobá stabilita
  • Velká šoková a vibrační odolnost
  • Pro dynamická nebo statická měření
  • Dobrá reprodukovatelnost
  • Snadná montáž
