R349940400
EMC40 &

R349940400
  • Dostupnost: na dotaz
  • Váha: 0.35 KG
  • Číslo dílu: R349940400
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349940400
Fyzická velikost a hmotnost
Net weight 0.348 kg
Další vlastnosti

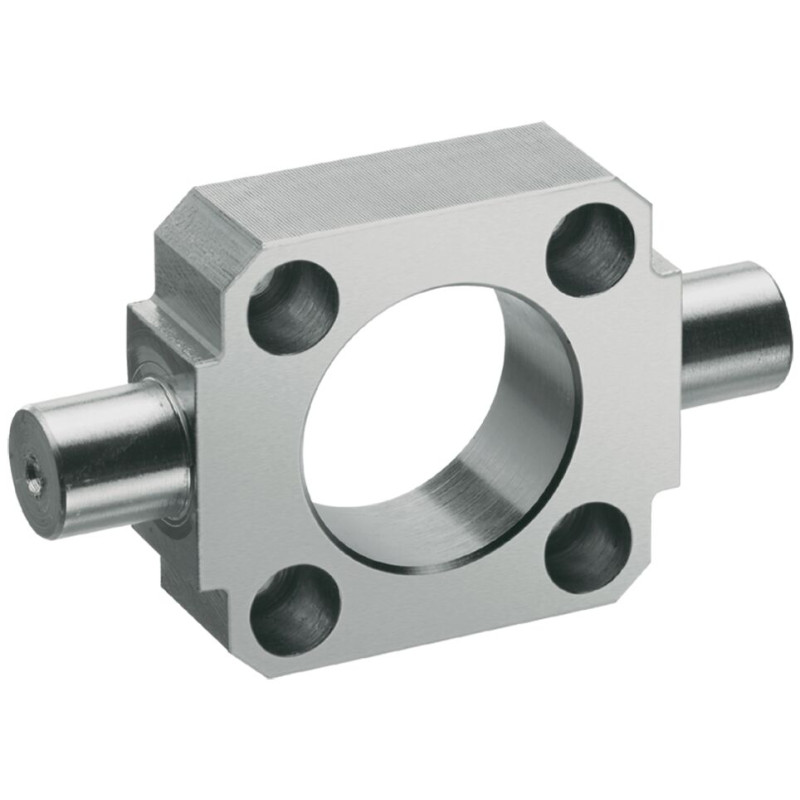

Fastening elements for electromechanical cylinders Trunnion
Nominal size 40
Surface finishing galvanized
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension D H11 35 mm
Dimension D1 6.6 mm
Dimension D2 11 mm
Dimension L1 7.5 mm
Dimension TD e9 16 mm
Dimension Tg 38 mm
Dimension TG 38 mm
Dimension TG tolerance ± 0.2
Dimension Tk 20 mm
Dimension TL h14 16 mm
Dimension TM h14 63 mm
Dimension UW 56 mm
Funkce
  • Skupina 3, volba 01
  • je obsaženo ve skupině 3, volba 03
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
CAD (2)
File R349940400.stp (ALL)
File R349940400.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
