R349939800
EMC40 &

R349939800
  • Dostupnost: na dotaz
  • Váha: 0.43 KG
  • Číslo dílu: R349939800
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349939800
Fyzická velikost a hmotnost
Net weight 0.433 kg
Další vlastnosti

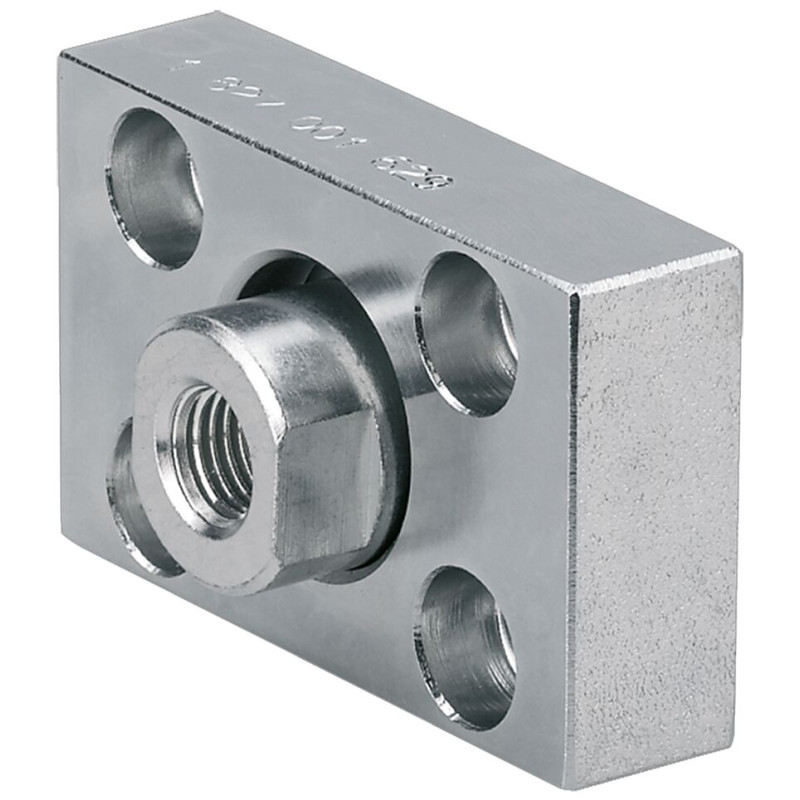

Fastening elements for electromechanical cylinders Flexible coupling
Nominal size 40
Footnote max. dynamic load Fmax EMC
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A1 (profiled rail systems) 60 mm
Dimension A2 (profiled rail systems) 56 mm
Dimension axial clearance 0.4 mm ... 0.8 mm
Dimension of axial clearance max. 0.8 mm
Dimension of axial clearance min. 0.4 mm
Dimension D1 H11 25 mm
Dimension D6 H13 9 mm
Dimension D7 H13 15 mm
Dimension E1 42 mm
Dimension E1 tolerance ± 0.2
Dimension E2 38 mm
Dimension E2 tolerance ± 0.2
Dimension H 30 mm
Dimension H1 (profiled rail systems) 20
Dimension KK M12x1.25 mm
Dimension radial clearance 1.9 mm ... 2.3 mm
Dimension of radial clearance max. 2.3 mm
Dimension of radial clearance min. 1.9 mm
Dimension SW 19 mm
Dimension T2 9 mm
Funkce
  • Skupina 2, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R349939800.igs (ALL)
File R349939800.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
