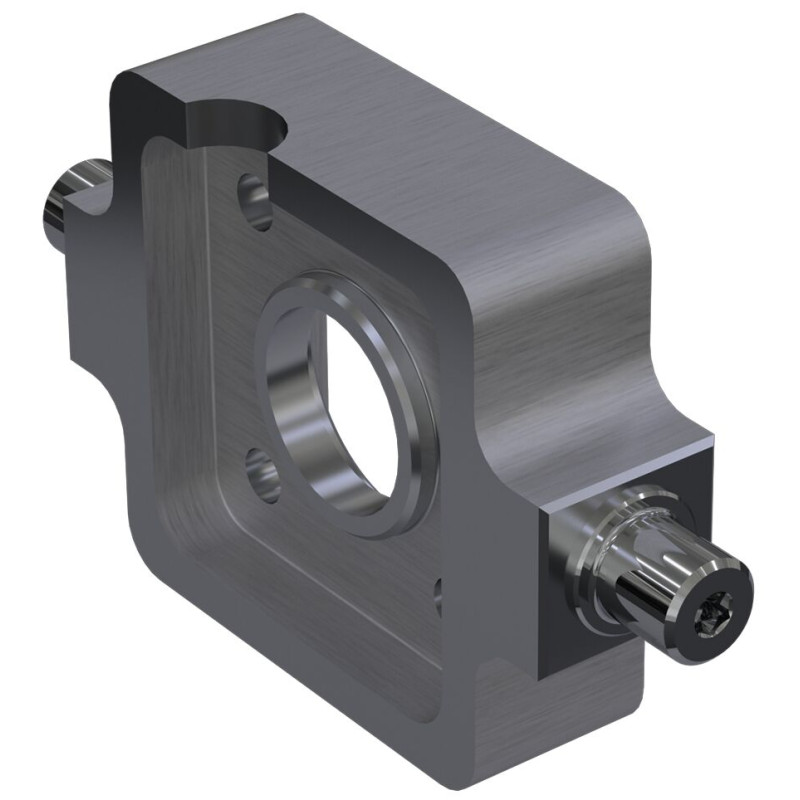

R15611B013
EMC32 BG

R15611B013
  • Dostupnost: na dotaz
  • Váha: 0.48 KG
  • Číslo dílu: R15611B013
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15611B013
Fyzická velikost a hmotnost
Net weight 0.475 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Trunnion
Nominal size 32
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension D H13 6.6 mm
Dimension D1 h7 12 mm
Dimension E 60 mm
Dimension E tolerance ± 0.5
Dimension L 115 mm
Dimension L1 25 mm
Dimension L1 tolerance ± 0.5
Dimension L2 5.5 mm
Dimension L2 tolerance ± 0.2
Dimension L3 14 mm
Dimension L3 tolerance ± 0.2
Dimension L4 9.5 mm
Dimension L4 tolerance ± 0.5
Dimension L5 15.5 mm
Dimension L5 tolerance ± 0.5
Dimension R 10 mm
Dimension SW 6 mm
Dimension TD 22 mm
Dimension TD tolerance ± 0.5
Dimension Tg 32.5 mm
Dimension TL 12 mm
Dimension TL tolerance ±0.2
Dimension TM 90 mm
Dimension TM tolerance ± 0.3
Funkce
  • Skupina 5, volba 01
  • je obsaženo ve skupině 5, volba 03
  • Materiál: Ocel, pozinkovaná
