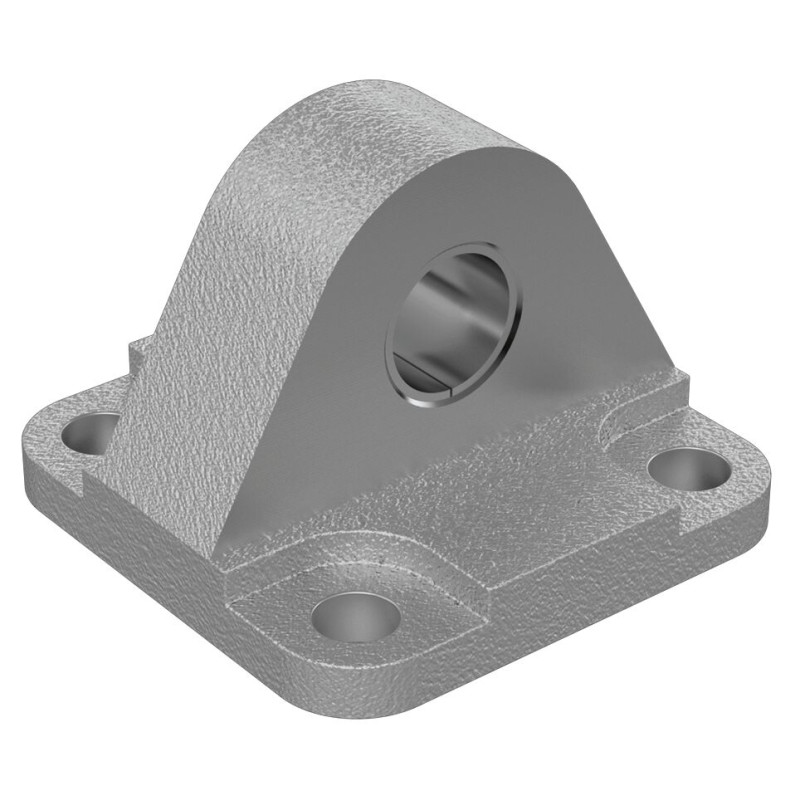

R15611B025
EMC32

R15611B025
  • Dostupnost: na dotaz
  • Váha: 0.08 KG
  • Číslo dílu: R15611B025
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15611B025
Fyzická velikost a hmotnost
Dimension hex socket head cap screw DIN 912 thread diameter M6
Hex socket head cap screw DIN 912 screw Dimension, length 18 mm
Net weight 82.61 g
Další vlastnosti
Dimension CN H7 10 mm
Dimension D1 H13 6.6 mm
Dimension E 47 mm
Dimension E tolerance ± 0.5
Dimension E1 47 mm
Dimension E1 tolerance ± 0.5
Dimension ER 15
Dimension ER tolerance ± 0.2
Dimension EU 14 mm
Dimension EU tolerance ± 0.2
Dimension FL 22 mm
Dimension FL tolerance ± 0.2
Dimension H 9 mm
Dimension hex socket head cap screws DIN 912 M6x18 mm
Dimension I2 5.5 mm
Dimension I2 tolerance ± 0.5
Dimension R1 8 mm
Dimension R2 8 mm
Dimension Tg 32.5 mm
Dimension TG 32.5 mm
Fastening elements for electromechanical cylinders Swivel mount
Material of electromechanical cylinders Aluminum
Nominal size 32
Tolerance H ± 0.5
Funkce
  • Skupina 6, volba 05
  • Materiál: Hliník
  • Protikus k vidlicovému ložiskovému stojanu se siloměrným čepem
CAD (2)
File R15611B025.igs (ALL)
File R15611B025.stp (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
