R349940300
EMC32 &

R349940300
  • Dostupnost: na dotaz
  • Váha: 0.19 KG
  • Číslo dílu: R349940300
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349940300
Fyzická velikost a hmotnost
Net weight 0.191 kg
Další vlastnosti

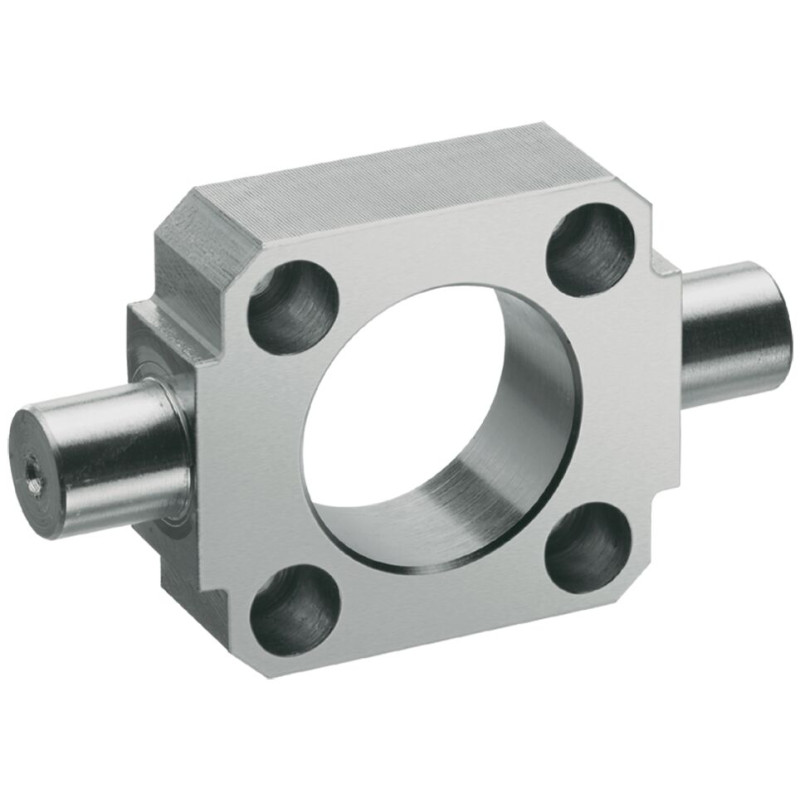

Fastening elements for electromechanical cylinders Trunnion
Nominal size 32
Surface finishing galvanized
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension D H11 30 mm
Dimension D1 6.6 mm
Dimension D2 11 mm
Dimension L1 7.5 mm
Dimension TD e9 12 mm
Dimension Tg 32.5 mm
Dimension TG 32.5 mm
Dimension TG tolerance ± 0.2
Dimension Tk 16 mm
Dimension TL h14 12 mm
Dimension TM h14 50 mm
Dimension UW 48 mm
Funkce
  • Skupina 3, volba 01
  • je obsaženo ve skupině 3, volba 03
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
CAD (2)
File R349940300.stp (ALL)
File R349940300.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
