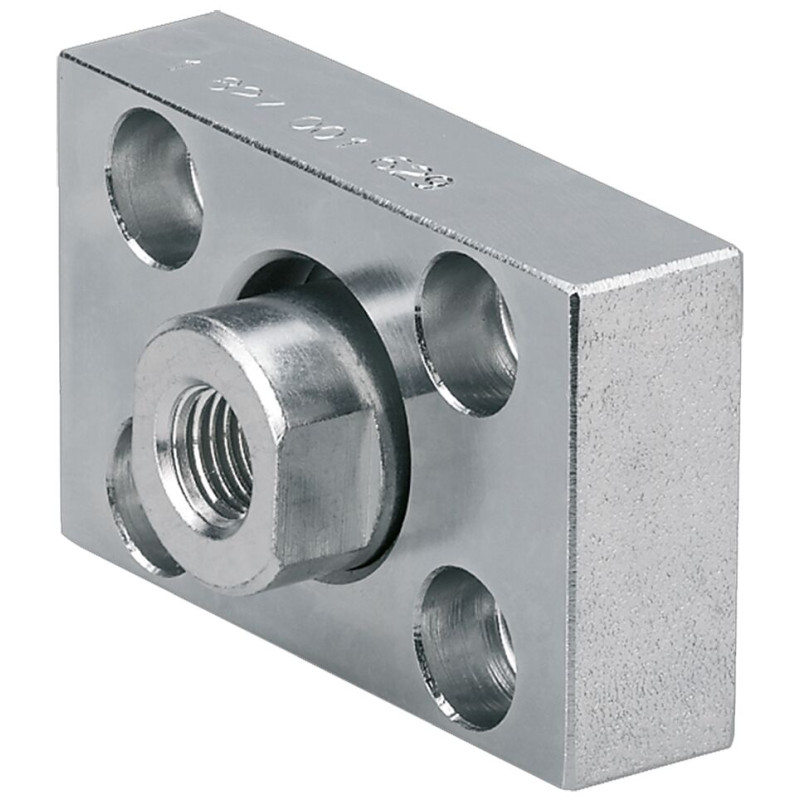

R349939700
EMC32 &

R349939700
  • Dostupnost: na dotaz
  • Váha: 0.22 KG
  • Číslo dílu: R349939700
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R349939700
Fyzická velikost a hmotnost
Čistá hmotnost 0.221 kg
Další vlastnosti
Jmenovitá velikost 32
Materiál elektromechanických válců Ocel
Poznámka pod čarou Max. dynamické zatížení Fmax EMC
Rozměr A1 (profilová vedení) 60 mm
Rozměr A2 (systémy profilových kolejnic) 37 mm
Rozměr Axiální vůle 0.4 mm ... 0.8 mm
Rozměr Axiální vůle max. 0.8 mm
Rozměr Axiální vůle min. 0.4 mm
Rozměr D1 H11 20 mm
Rozměr D6 H13 6.6 mm
Rozměr D7 H13 11 mm
Rozměr E1 36 mm
Rozměr E2 23 mm
Rozměr H 24 mm
Rozměr H1 (profilová vedení) 15
Rozměr KK M10x1.25 mm
Rozměr Radiální vůle 1.9 mm ... 2.3 mm
Rozměr Radiální vůle max. 2.3 mm
Rozměr Radiální vůle min. 1.9 mm
Rozměr SW 17 mm
Rozměr T2 7 mm
Tolerance rozměru E1 ± 0.15
Tolerance rozměru E2 ± 0.15
Upevňovací prvky pro elektromechanické válce Vyrovnávací spojka
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 2, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R349939700.stp (ALL)
File R349939700.igs (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
