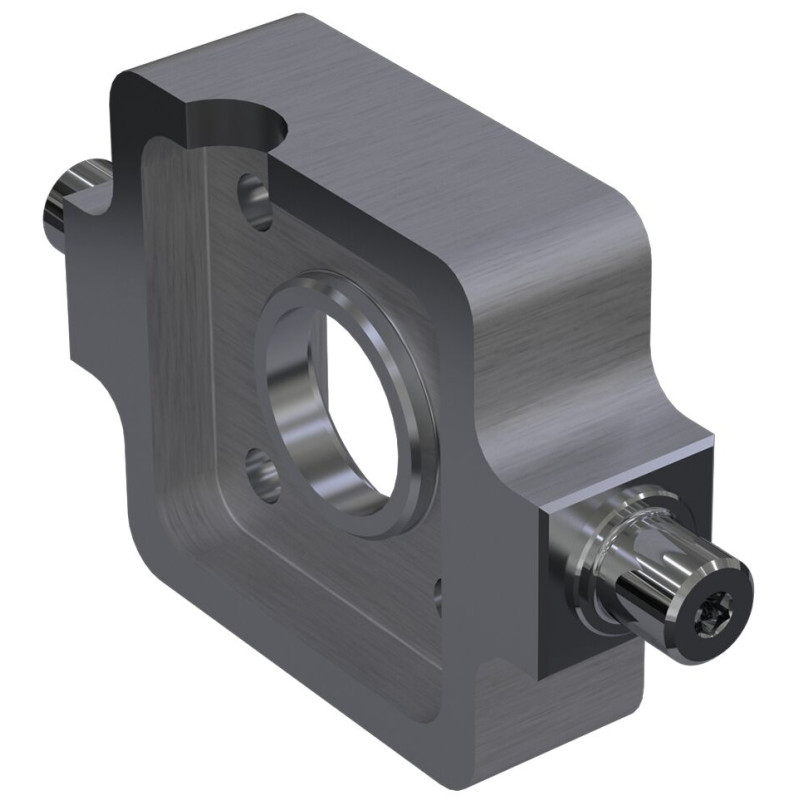

R15617B013
EMC100XC BG

R15617B013
  • Dostupnost: na dotaz
  • Váha: 4.80 KG
  • Číslo dílu: R15617B013
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617B013
Fyzická velikost a hmotnost
Net weight 4.8 kg
Další vlastnosti
Fastening elements for electromechanical cylinders Trunnion
Nominal size 100XC
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension D H13 13.5 mm
Dimension D1 h7 25 mm
Dimension E 140 mm
Dimension E tolerance ± 0.5
Dimension L 253 mm
Dimension L1 44 mm
Dimension L1 tolerance ± 0.5
Dimension L2 7.5 mm
Dimension L2 tolerance ± 0.2
Dimension L3 16.5 mm
Dimension L3 tolerance ± 0.2
Dimension L4 11.5 mm
Dimension L4 tolerance ± 0.5
Dimension L5 32.5 mm
Dimension L5 tolerance ± 0.5
Dimension R 11 mm
Dimension SW 12 mm
Dimension TD 45 mm
Dimension TD tolerance ± 0.5
Dimension Tg 89 mm
Dimension TL 25 mm
Dimension TL tolerance ±0.2
Dimension TM 200 mm
Dimension TM tolerance ± 0.3
Funkce
  • Skupina 5, volba 01
  • je obsaženo ve skupině 5, volba 03
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15617B013.igs (ALL)
File R15617B013.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
