R15617B105
EMC100XC BG

R15617B105
  • Dostupnost: na dotaz
  • Váha: 4.45 KG
  • Číslo dílu: R15617B105
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617B105
Fyzická velikost a hmotnost
Net weight 4.45 kg
Další vlastnosti

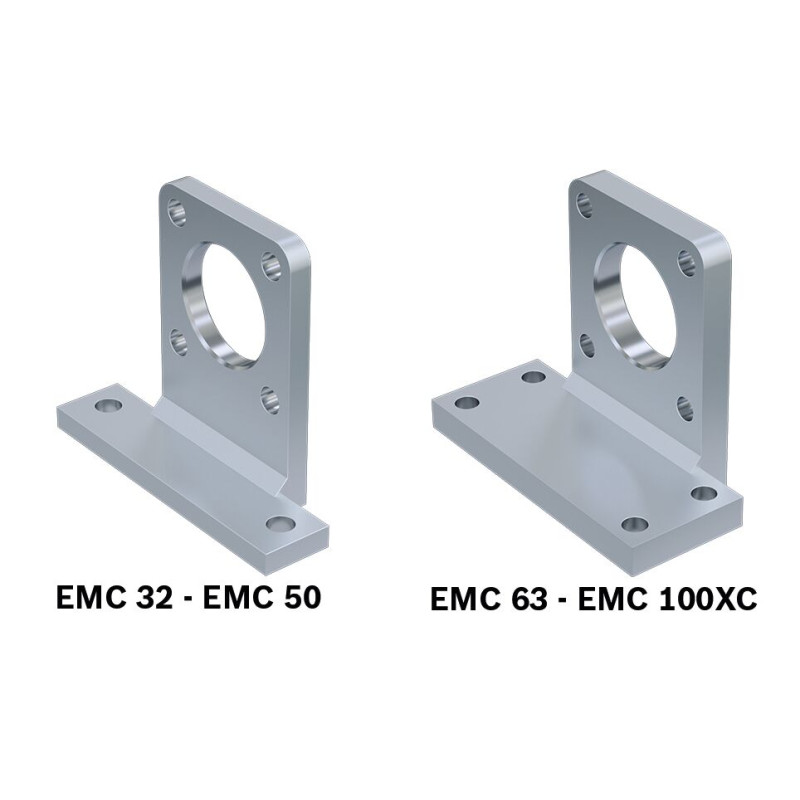

Fastening elements for electromechanical cylinders Foot mounting
Nominal size 100XC
Material Galvanized steel
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension A (profiled rail systems) 90 mm
Dimension A tolerance ± 0.5
Dimension AT1 21 mm
Dimension AT1 tolerance ± 0.5
Dimension D1 H13 13.5 mm
Dimension D2 H7 75 mm
Dimension D3 H13 17.5 mm
Dimension E 188 mm
Dimension E tolerance ± 0.5
Dimension E1 156.5 mm
Dimension E1 tolerance ± 0.5
Dimension L 99 mm
Dimension L tolerance ± 0.1
Dimension L1 33 mm
Dimension Tg 89 mm
Dimension TR 158 mm
Dimension TR1 45 mm
Dimension TW 115 mm
Dimension TW tolerance ± 0.5
Funkce
  • Skupina 3, volba 06 / skupina 5, volba 06
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15617B105.stp (ALL)
File R15617B105.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
