R15617A002
EMC100XC

R15617A002
  • Dostupnost: na dotaz
  • Váha: 3.02 KG
  • Číslo dílu: R15617A002
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617A002
Fyzická velikost a hmotnost
Net weight 3.017 kg
Další vlastnosti

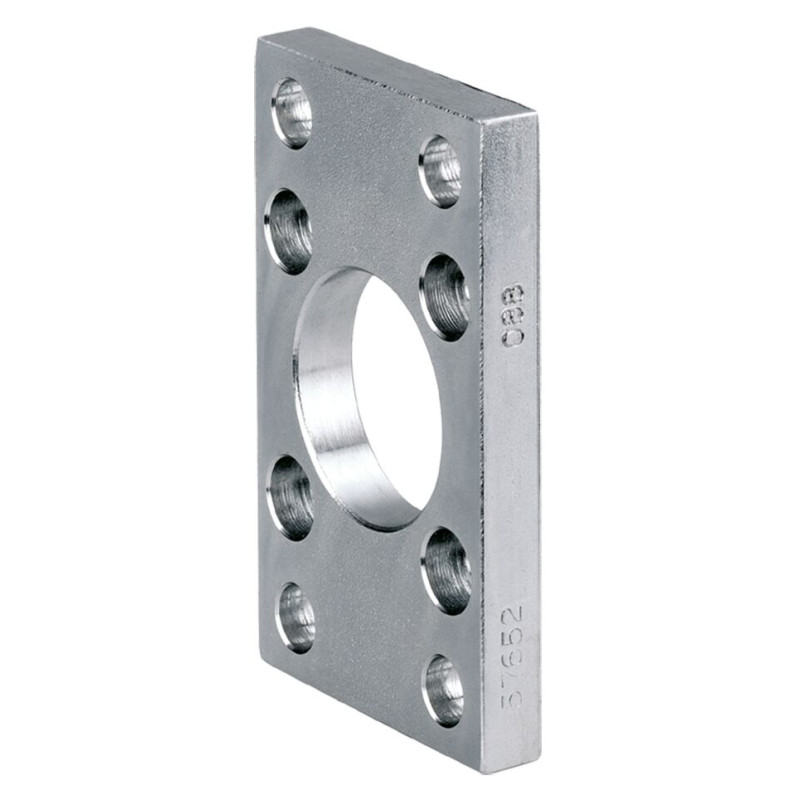

Fastening elements for electromechanical cylinders Flange fastening
Nominal size 100XC
Material Galvanized steel
Surface finishing galvanized
Material of electromechanical cylinders Steel
Dimension D H11 75 mm
Dimension D1 H13 13.5 mm
Dimension D2 H13 20 mm
Dimension E max. 120 mm
Dimension FB 17.5 mm
Dimension L4 12.6 mm
Dimension MF 24 mm
Dimension MF tolerance ± 0.1
Dimension R 75 mm
Dimension R tolerance ± 0.2
Dimension TF 150 mm
Dimension TF tolerance ± 0.2
Dimension TG1 89 mm
Dimension TG1 tolerance ± 0.2
Dimension UF 186 mm
Dimension UF tolerance ± 0.2
Funkce
  • Skupina 3, volba 04
  • Materiál: Ocel, pozinkovaná
CAD (2)
File R15617A002.igs (ALL)
File R15617A002.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
