R15617B026
EMC100XC

R15617B026
  • Dostupnost: na dotaz
  • Váha: 6.88 KG
  • Číslo dílu: R15617B026
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617B026
Fyzická velikost a hmotnost
Net weight 6.879 kg
Další vlastnosti

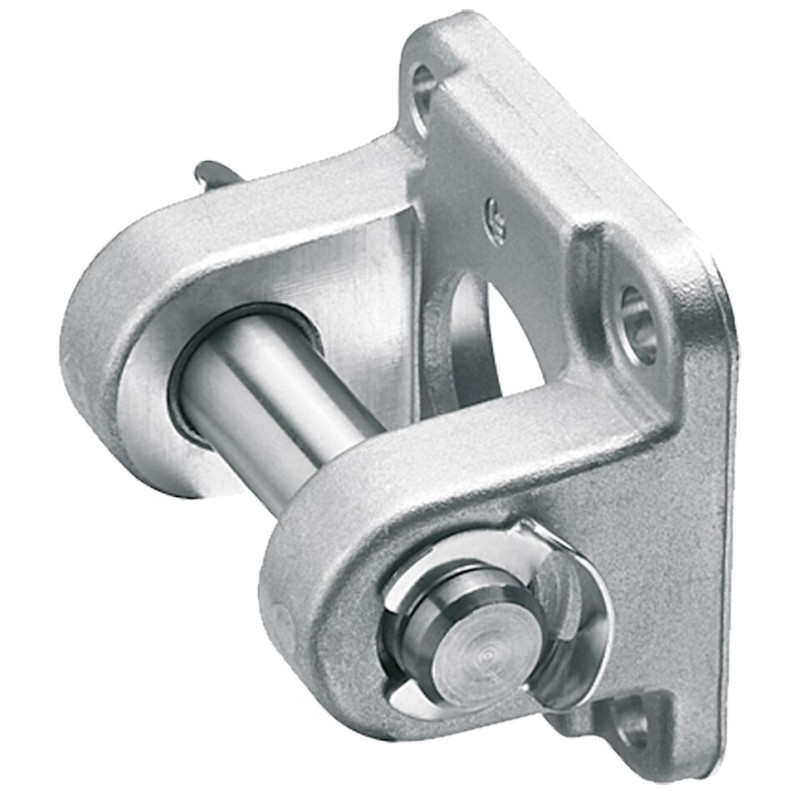

Fastening elements for electromechanical cylinders Clevis mount
Nominal size 100XC
Footnote max. dynamic load Fmax EMC
Surface finishing galvanized
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension CB H14 90 mm
Dimension CD H9 30 mm
Dimension E max. 177 mm
Dimension FL 55 mm
Dimension FL tolerance ± 0.2
Dimension L min. 35 mm
Dimension MR 31 mm
Dimension Tg 140 mm
Dimension TG 140 mm
Dimension TG tolerance ± 0.2
Dimension UB h14 170 mm
Dimension VB 180.5 mm
Funkce
  • Skupina 5, volba 07
  • Materiál: Hliník / litina se zrnitým grafitem, pozinkovaná
CAD (2)
File R15617B026.stp (ALL)
File R15617B026.igs (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
