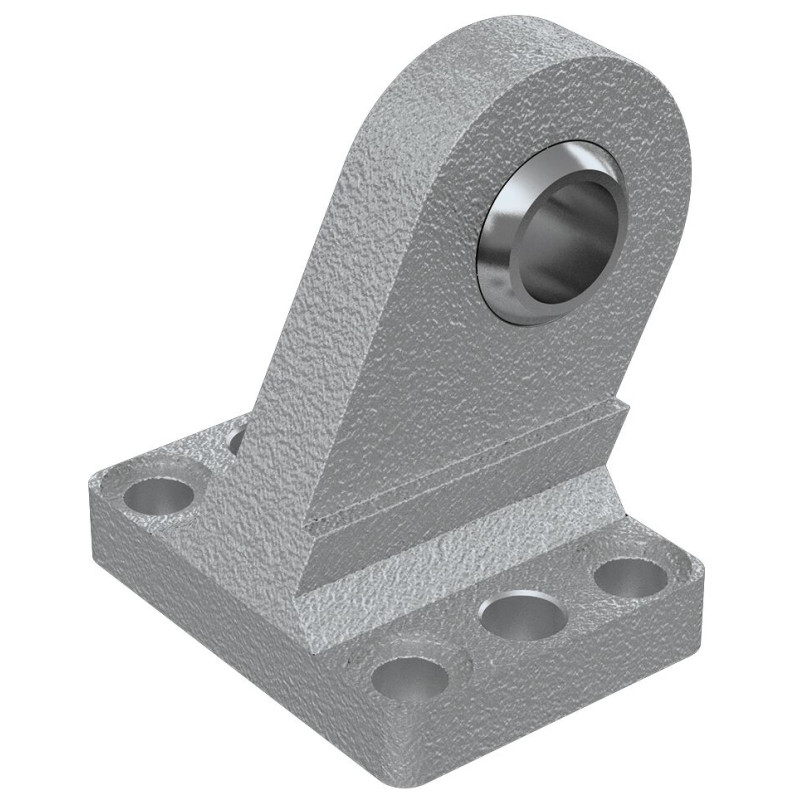

R15617A018
EMC100XC

R15617A018
  • Dostupnost: na dotaz
  • Váha: 5.81 KG
  • Číslo dílu: R15617A018
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617A018
Fyzická velikost a hmotnost
Čistá hmotnost 5.808 kg
Další vlastnosti
Jmenovitá velikost 100XC
Materiál elektromechanických válců Litina se zrnitým grafitem
Rozměr CH JS15 115 mm
Rozměr CN H7 35 mm
Rozměr D H11 12 mm
Rozměr EN 43 mm
Rozměr ER max. 44 mm
Rozměr EU 28 mm
Rozměr G1 JS14 97 mm
Rozměr G2 JS14 88 mm
Rozměr G3 max. 126 mm
Rozměr H1 (profilová vedení) 70
Rozměr H2 (profilová vedení) 17 mm
Rozměr K1 JS14 118 mm
Rozměr K2 max. 156 mm
Rozměr L 44 mm
Rozměr S H13 14 mm
Tolerance rozměru EN - 1
Tolerance rozměru H2 ± 1.5
Tolerance rozměru L ± 0.2
Upevňovací prvky pro elektromechanické válce Kloubové ložisko
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 6, volba 03
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
