R15617A017
EMC100XC

R15617A017
  • Dostupnost: na dotaz
  • Váha: 2.10 KG
  • Číslo dílu: R15617A017
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15617A017
Fyzická velikost a hmotnost
Net weight 2.1 kg
Další vlastnosti

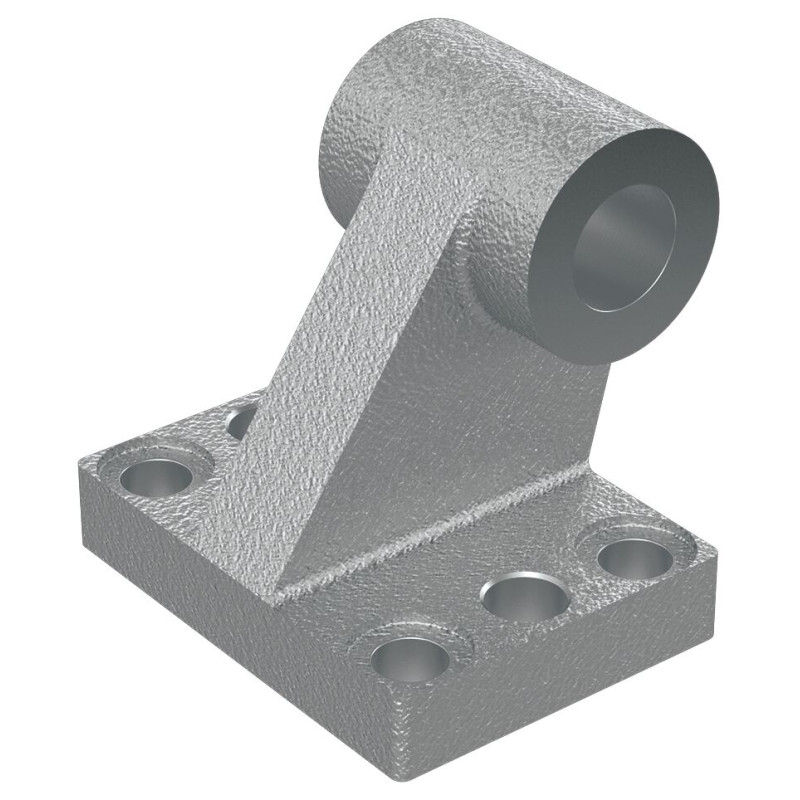

Fastening elements for electromechanical cylinders Bearing block
Nominal size 100XC
Surface finishing galvanized
Pitch T guide rail 17 mm
Material of electromechanical cylinders Cast iron with spheroidal graphite
Dimension BR 31.5 mm
Dimension BT 25 mm
Dimension CK H9 25 mm
Dimension D H11 12 mm
Dimension EB H13 26 mm
Dimension EM 90 mm
Dimension GL 97 mm
Dimension HB H13 14 mm
Dimension L 44 mm
Dimension L tolerance ± 0.2
Dimension L3 36 mm
Dimension PH JS15 115 mm
Dimension RA JS14 88 mm
Dimension T 17 mm
Dimension TE JS14 118 mm
Dimension TL tolerance -0.2,-0.6
Dimension UL 156 mm
Dimension UR 126 mm
Funkce
  • Skupina 6, volba 01
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
  • Protikus pro upevnění vidlice skupina 5, volba 07
