R15616B021
EMC100 BG

R15616B021
  • Dostupnost: na dotaz
  • Váha: 2.08 KG
  • Číslo dílu: R15616B021
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15616B021
Fyzická velikost a hmotnost
Net weight 2.084 kg
Dimension hex socket head cap screw DIN 912 thread diameter M10
Hex socket head cap screw DIN 912 screw Dimension, length 20 mm
Další vlastnosti

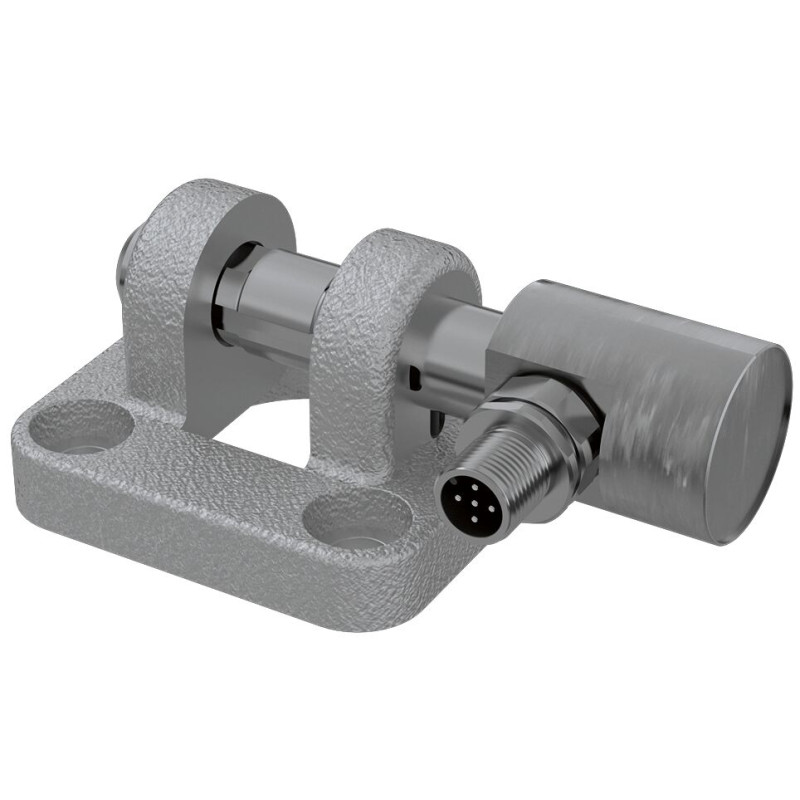

Fastening elements for electromechanical cylinders Clevis mount
Nominal size 100
Surface finishing forged
Pitch T guide rail 4 mm
Material of electromechanical cylinders Aluminum
Dimension CG D10 25 mm
Dimension CP d12 75 mm
Dimension D1 28 mm
Dimension D2 f8 20 mm
Dimension D3 11 mm
Dimension D4 18 mm
Dimension E 117 mm
Dimension FM 41 mm
Dimension FM tolerance ± 0.2
Dimension KL 6.5 mm
Dimension LE min. 16 mm
Dimension SA 31.5 mm
Dimension SL 84 mm
Dimension SL 84 mm
Dimension SR 20 mm
Dimension T 4 mm
Dimension T tolerance ± 0.2
Dimension Tg 89 mm
Dimension TG 89 mm
Dimension TG tolerance ± 0.2
Dimension hex socket head cap screws DIN 912 M10x20 mm
Funkce
  • Skupina 1, volba 02; skupina 5, volba 10
  • Materiál: Hliník / tvárná litina, pozinkovaná
CAD (2)
File R15616B021.igs (ALL)
File R15616B021.stp (ALL)
Manual (2)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
