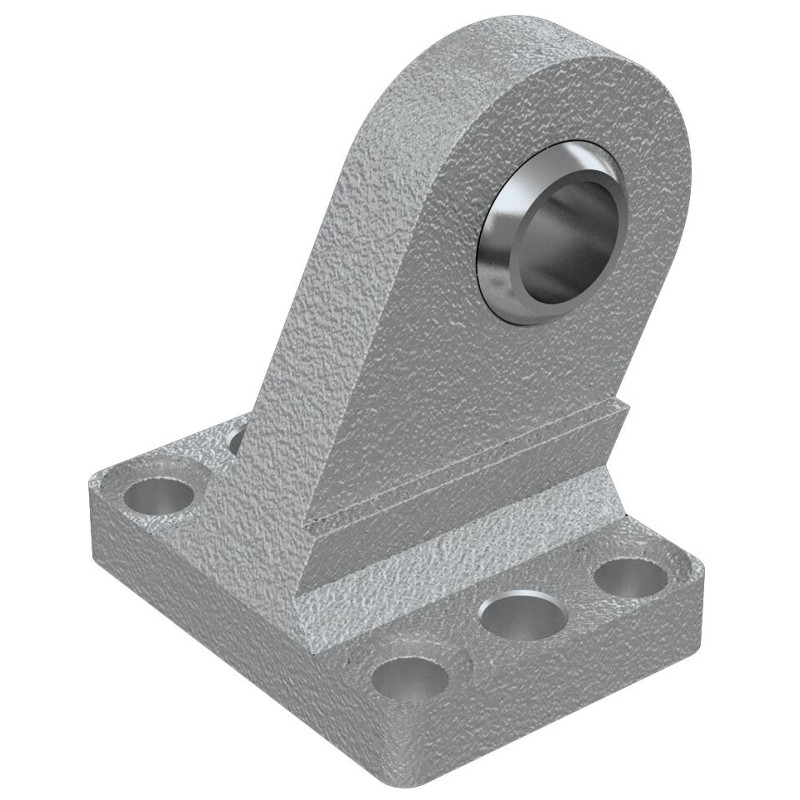

R15616A018
EMC100

R15616A018
  • Dostupnost: na dotaz
  • Váha: 1.40 KG
  • Číslo dílu: R15616A018
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15616A018
Fyzická velikost a hmotnost
Čistá hmotnost 1.4 kg
Další vlastnosti
Jmenovitá velikost 100
Materiál elektromechanických válců Litina se zrnitým grafitem
Rozměr CH JS15 71 mm
Rozměr CN H7 20 mm
Rozměr D H11 10 mm
Rozměr EN 25 mm
Rozměr ER max. 30 mm
Rozměr EU 18 mm
Rozměr G1 JS14 55 mm
Rozměr G2 JS14 50 mm
Rozměr G3 max. 70 mm
Rozměr H1 (profilová vedení) 33
Rozměr H2 (profilová vedení) 13 mm
Rozměr K1 JS14 76 mm
Rozměr K2 max. 96 mm
Rozměr L 25 mm
Rozměr S H13 11 mm
Tolerance rozměru EN - 1
Tolerance rozměru H2 ± 1.5
Tolerance rozměru L ± 0.2
Upevňovací prvky pro elektromechanické válce Kloubové ložisko
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 6, volba 03
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
