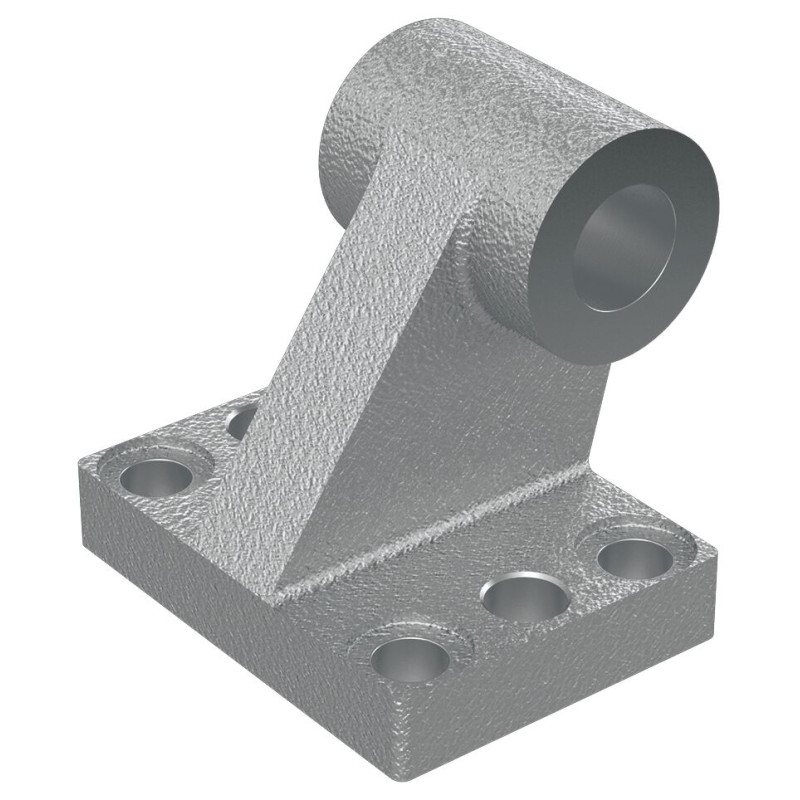

R15616A017
EMC100

R15616A017
  • Dostupnost: na dotaz
  • Váha: 1.49 KG
  • Číslo dílu: R15616A017
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R15616A017
Fyzická velikost a hmotnost
Čistá hmotnost 1.488 kg
Další vlastnosti
Jmenovitá velikost 100
Materiál elektromechanických válců Litina se zrnitým grafitem
Rozměr BR 19 mm
Rozměr BT 15 mm
Rozměr CK H9 20 mm
Rozměr D H11 10 mm
Rozměr EB H13 15 mm
Rozměr EM 60 mm
Rozměr GL 55 mm
Rozměr HB H13 11 mm
Rozměr L 25 mm
Rozměr L3 20 mm
Rozměr PH JS15 71 mm
Rozměr RA JS14 50 mm
Rozměr T 6 mm
Rozměr TE JS14 76 mm
Rozměr UL 96 mm
Rozměr UR 70 mm
Rozteč T vodicí kolejnice 6 mm
Tolerance rozměru L ± 0.2
Tolerance rozměru TL -0.2,-0.6
Upevňovací prvky pro elektromechanické válce Ložiskový stojan
Zušlechtění povrchu pozinkováno
Funkce
  • Skupina 6, volba 01
  • Materiál: Litina se zrnitým grafitem, pozinkovaná
  • Protikus pro upevnění vidlice skupina 5, volba 07
CAD (2)
File R15616A017.igs (ALL)
File R15616A017.stp (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC-HP (EN)
PDF Electromechanical cylinders EMC (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
