R156330102

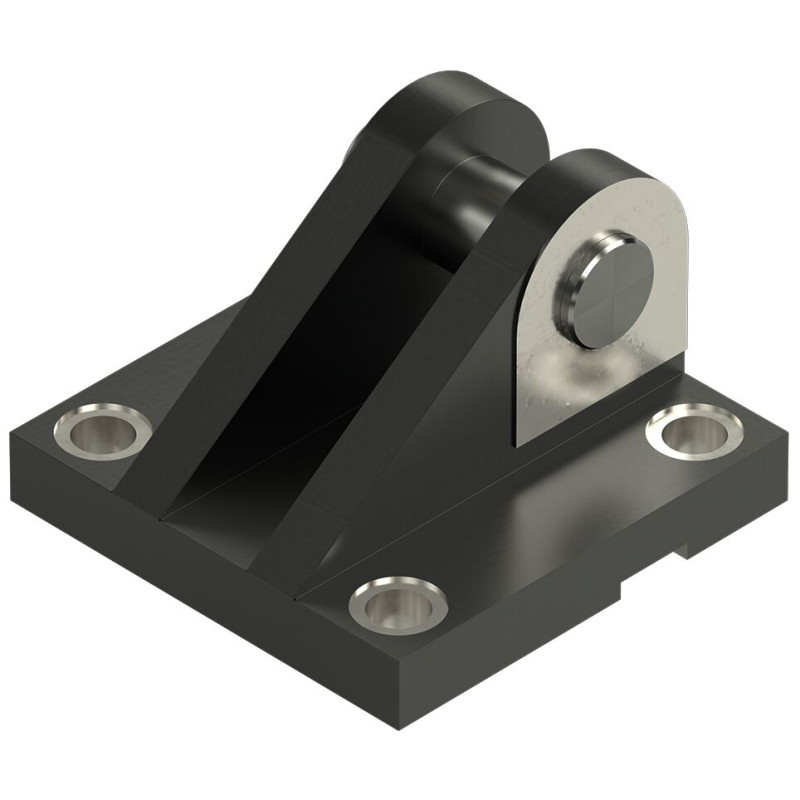

EMC-HD 85 PSBG

R156330102
  • Dostupnost: na dotaz
  • Váha: 4.85 KG
  • Číslo dílu: R156330102
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R156330102
Fyzická velikost a hmotnost
Čistá hmotnost 4.85 kg
Další vlastnosti
Jmenovitá velikost 115
Poznámka pod čarou Rozměr CK H9 Příslušný ⌀ čepu m6 (čep a pojistka čepu nejsou součástí dodávky a při dodávce nejsou namontované)
Rozměr CK H9 32 mm
Rozměr CL h16 70 mm
Rozměr CM A12 32 mm
Rozměr CO N9 25 mm
Rozměr FG js14 14.5 mm
Rozměr FL js12 65 mm
Rozměr FO js14 6 mm
Rozměr HB H13 17.5 mm
Rozměr KC 5.4 mm
Rozměr KL 13 mm
Rozměr LE min. 43 mm
Rozměr MR max. 32 mm
Rozměr RF js14 110 mm
Rozměr RG js14 110 mm
Rozměr S 26 mm
Rozměr S Hloubka vývrtu 1 mm
Rozměr S Hloubka vývrtu (text) hloubka
Rozměr S s hloubkou závitu 26 mm ‒ 1 mm hloubka
Rozměr SL 87 mm
Rozměr UK max. 145 mm
Rozměr UX max. 145 mm
Tolerance rozměru KC + 0.3
Upevňovací prvky pro elektromechanické válce Vidlicový ložiskový stojan
Funkce
  • Skupina 1/6, volba 022
  • Materiál: litina
CAD (2)
File R156330102.stp (ALL)
File R156330102.igs (ALL)
Catalog (2)
PDF Electromechanical cylinders EMC (EN)
PDF Electromechanical cylinders EMC-HP (EN)
Manual (2)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF Electromechanical cylinders EMC (EMC-xxx-NN-2) (EN)
