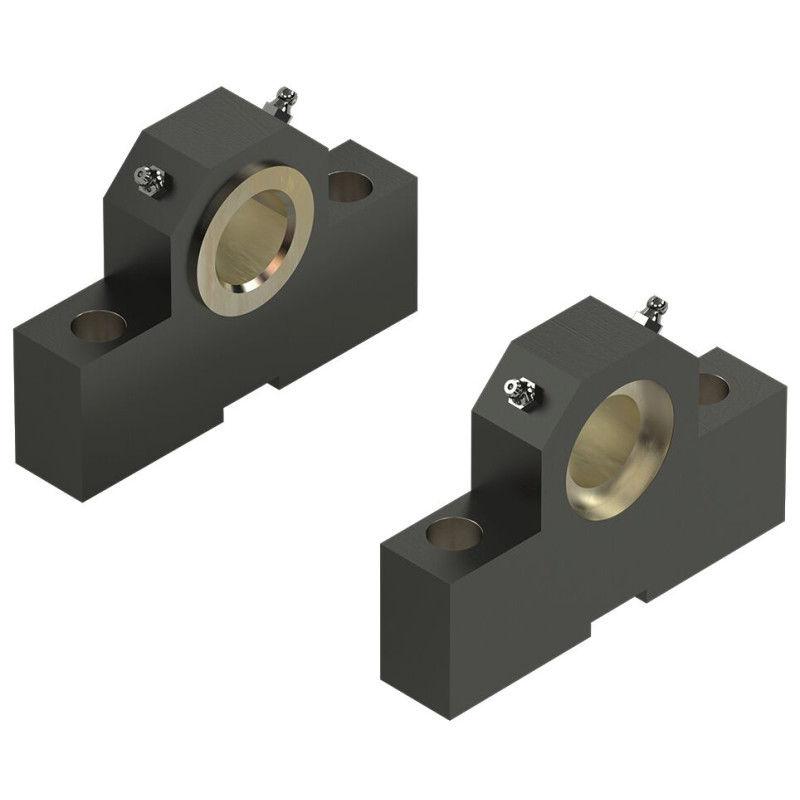

R156350160
EMC-HD 125 PSBG

R156350160
  • Dostupnost: na dotaz
  • Váha: 13.13 KG
  • Číslo dílu: R156350160
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R156350160
Fyzická velikost a hmotnost
Čistá hmotnost 13.13 kg
Poznámka pod čarou Hmotnost m Hmotnost přičtěte k hmotnosti základního válce, údaj pro dvojici
Další vlastnosti
Jmenovitá velikost 160
Materiál elektromechanických válců Stojaté ložisko ocel / litina,Zdířka, litý bronz
Rozměr CO N9 36 mm
Rozměr CR H7 50 mm
Rozměr FK js12 95 mm
Rozměr FN max. 140 mm
Rozměr FS js14 20 mm
Rozměr HB H13 26.5 mm
Rozměr I1 100 mm
Rozměr I2 75 mm
Rozměr I3 2.5 mm
Rozměr KC 8.4 mm
Rozměr NH max. 51 mm
Rozměr TH js14 160 mm
Rozměr UL max. 210 mm
Tolerance rozměru KC + 0.3
Upevňovací prvky pro elektromechanické válce Stojaté ložisko CLTB
Funkce
  • Skupina 6, volba 001
