| Fastening elements for electromechanical cylinders |

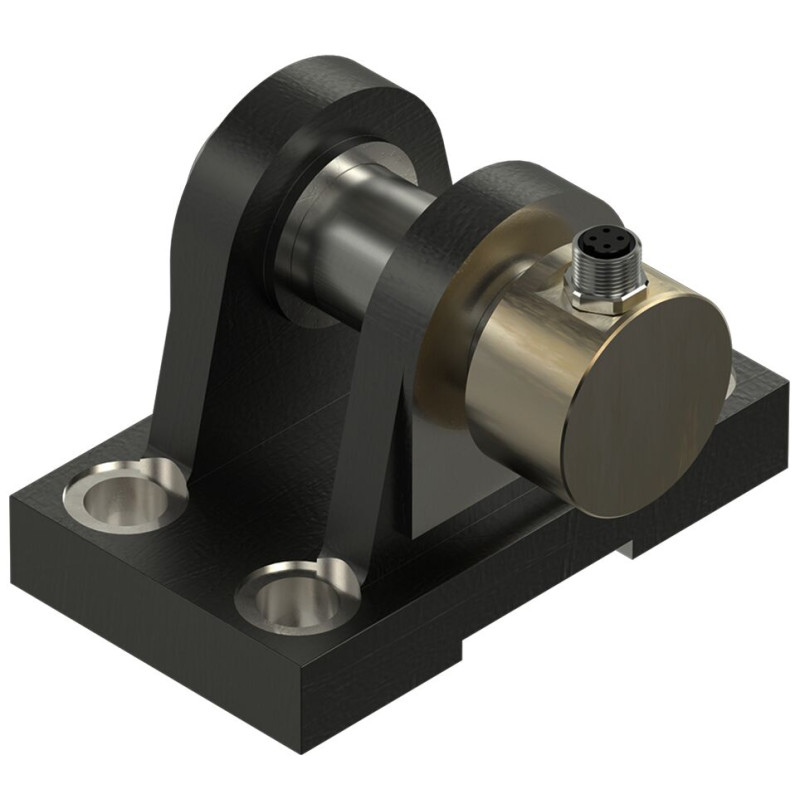

Clevis bracket
|
| Material of electromechanical cylinders |
Bearing, bare cast iron,Bolts, steel
|
| Dimension CK1 H9 |
50
mm |
| Dimension CK2 |
50
mm |
| Dimension CL h16 |
110
mm |
| Dimension CM A12 |
50
mm |
| Dimension FL js12 |
95
mm |
| Dimension HB H13 |
26
mm |
| Dimension KL |
20
mm |
| Dimension LE min. |
65
mm |
| Dimension MR max. |
50
mm |
| Dimension RC js14 |
80
mm |
| Dimension S |
40
mm |
| Dimension S bore depth |
1
mm |
| Dimension S bore depth (text) |
deep
|
| Dimension S with thread depth |
40 mm ‒ 1 mm deep
|
| Dimension SA |
69.5
mm |
| Dimension SL |
166.5
mm |
| Dimension TB js14 |
170
mm |
| Dimension UH max. |
220
mm |
| Dimension UR max. |
130
mm |
| Footnote Dimension CK1 H9 |
Matching bolt ⌀ f8. For detailed information on the load measuring pin, see "Force sensor".
|
| Footnote Dimension KL |
Values deviate from ISO 8132 standard
|
| Footnote Dimension SA |
Values deviate from ISO 8132 standard
|
| Footnote Dimension SL |
Values deviate from ISO 8132 standard
|
