| Materiál elektromechanických válců |
Ložisko, neopracovaná litina,Ocelový čep
|
| Poznámka k rozměru CK H9 |
Příslušný ⌀ čepu m6 (čep a pojistka čepu nejsou součástí dodávky a při dodávce nejsou namontované)
|
| Rozměr CK H9 |
50
mm |
| Rozměr CL h16 |
110
mm |
| Rozměr CM A12 |
50
mm |
| Rozměr CO N9 |
36
mm |
| Rozměr FG js14 |
25
mm |
| Rozměr FL js12 |
95
mm |
| Rozměr FO js14 |
0
mm |
| Rozměr HB H13 |
26
mm |
| Rozměr KC |
8.4
mm |
| Rozměr KL |
19
mm |
| Rozměr LE min |
65
mm |
| Rozměr MR max |
50
mm |
| Rozměr RF js14 |
165
mm |
| Rozměr RG js14 |
150
mm |
| Rozměr S |
40
mm |
| Rozměr S Hloubka vývrtu |
1
mm |
| Rozměr S Hloubka vývrtu (text) |
hloubka
|
| Rozměr S s hloubkou závitu |
40 mm ‒ 1 mm hloubka
|
| Rozměr SL |
133
mm |
| Rozměr UK max |
215
mm |
| Rozměr UX max |
200
mm |
| Tolerance rozměru KC |
+ 0.3
|
| Upevňovací prvky pro elektromechanické válce |

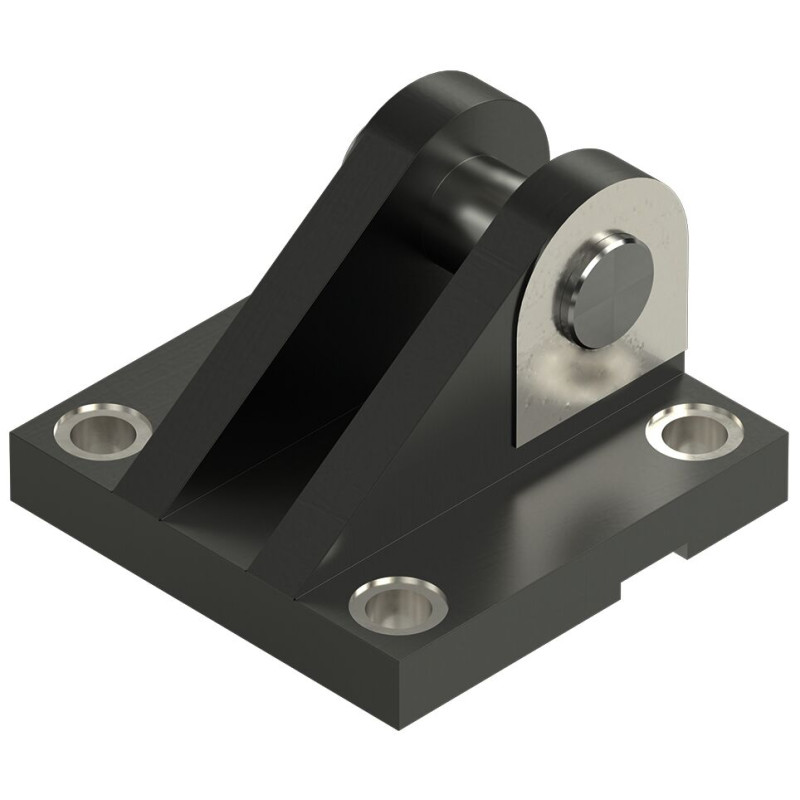

Vidlicový ložiskový stojan
|
