| Materiál elektromechanických válců |
Ložisko, neopracovaná litina,Ocelový čep
|
| Poznámka pod čarou Rozměr CK1 H9 |
Příslušný ⌀ čepu f8. Podrobné údaje o siloměrném čepu viz „Snímač síly“.
|
| Poznámka pod čarou Rozměr KL |
Hodnoty se odchylují od normy ISO 8132
|
| Poznámka pod čarou Rozměr SA |
Hodnoty se odchylují od normy ISO 8132
|
| Poznámka pod čarou Rozměr SL |
Hodnoty se odchylují od normy ISO 8132
|
| Rozměr CK1 H9 |
40
mm |
| Rozměr CK2 |
40
mm |
| Rozměr CL h16 |
90
mm |
| Rozměr CM A12 |
40
mm |
| Rozměr FL js12 |
76
mm |
| Rozměr HB H13 |
22
mm |
| Rozměr KL |
13
mm |
| Rozměr LE min. |
52
mm |
| Rozměr MR max. |
40
mm |
| Rozměr RC js14 |
65
mm |
| Rozměr S |
33
mm |
| Rozměr S Hloubka vývrtu |
1
mm |
| Rozměr S Hloubka vývrtu (text) |
hloubka
|
| Rozměr S s hloubkou závitu |
33 mm ‒ 1 mm hloubka
|
| Rozměr SA |
61
mm |
| Rozměr SL |
135
mm |
| Rozměr TB js14 |
130
mm |
| Rozměr UH max. |
170
mm |
| Rozměr UR max. |
108
mm |

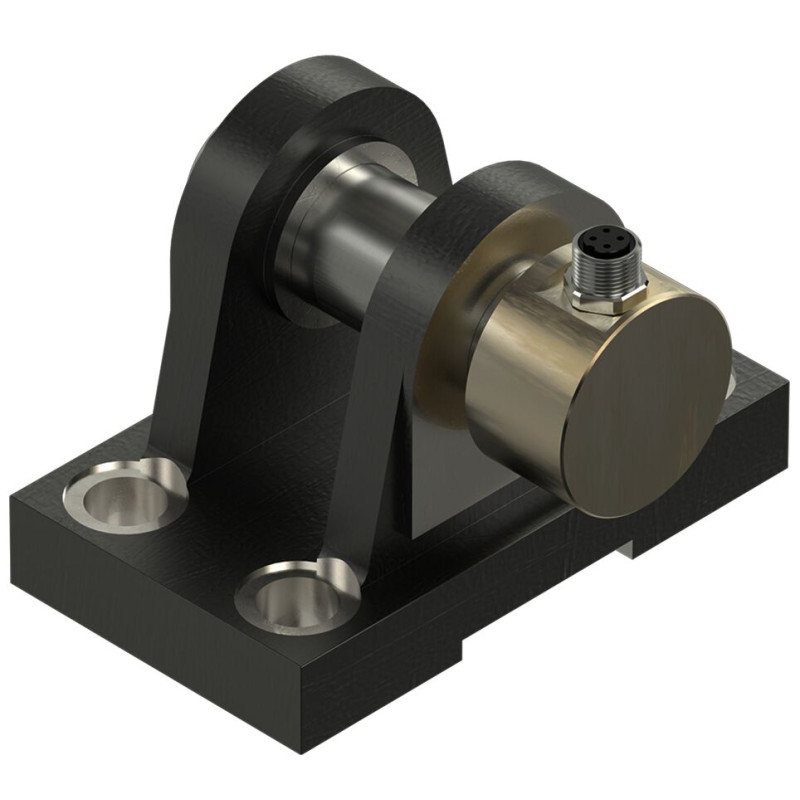

| Upevňovací prvky pro elektromechanické válce |
Vidlicový ložiskový stojan
|
