| Mechanical accessories for linear axes |

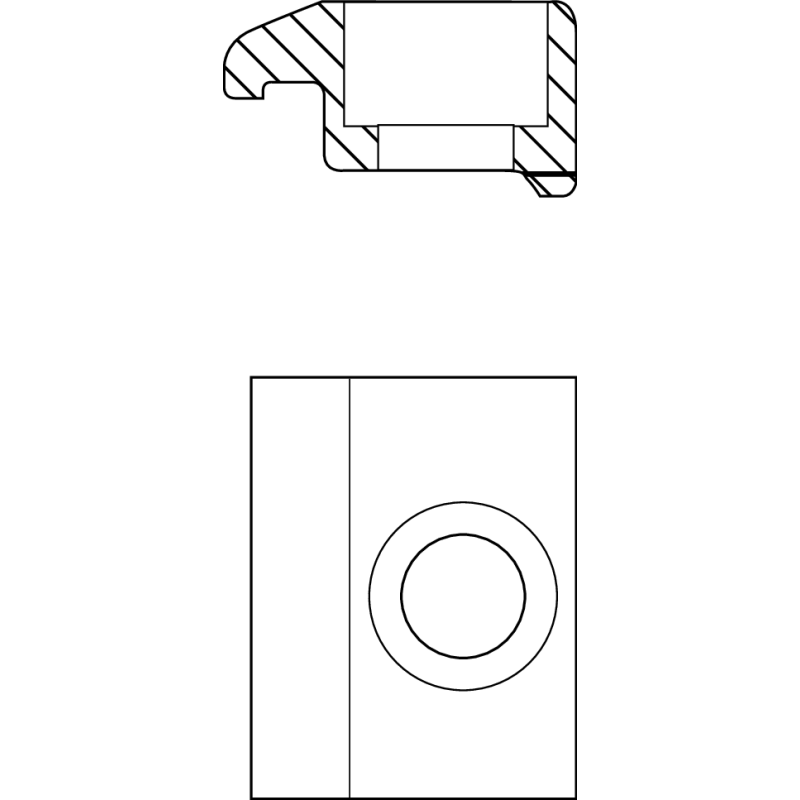

Clamping fixtures
|
| Nominal size |
CKK-/CKR-110/145,OBB-055,VKK-070/100
|
| Type |
2
|
| Number of bores N |
2
|
| Tightening torque of fastening screws |
9.5
|
| Tightening torque of fixing screws footnote |
at friction factor 0.125, in accordance with strength class 8.8
|
| Footnote fastening site |
Only applies to size OBB-055
|
| Dimension A (profiled rail systems) |
72
mm |
| Dimension B (profiled rail systems) |
11
mm |
| Dimension C |
50
|
| Dimension D |
11.5
mm |
| Dimension E |
5.3
mm |
| Dimension F |
19.3
mm |
| Thread Dimension |
M6
|
| Dimension H |
7
mm |
| Footnote Dimension for thread |
Countersink ISO 4762
|
