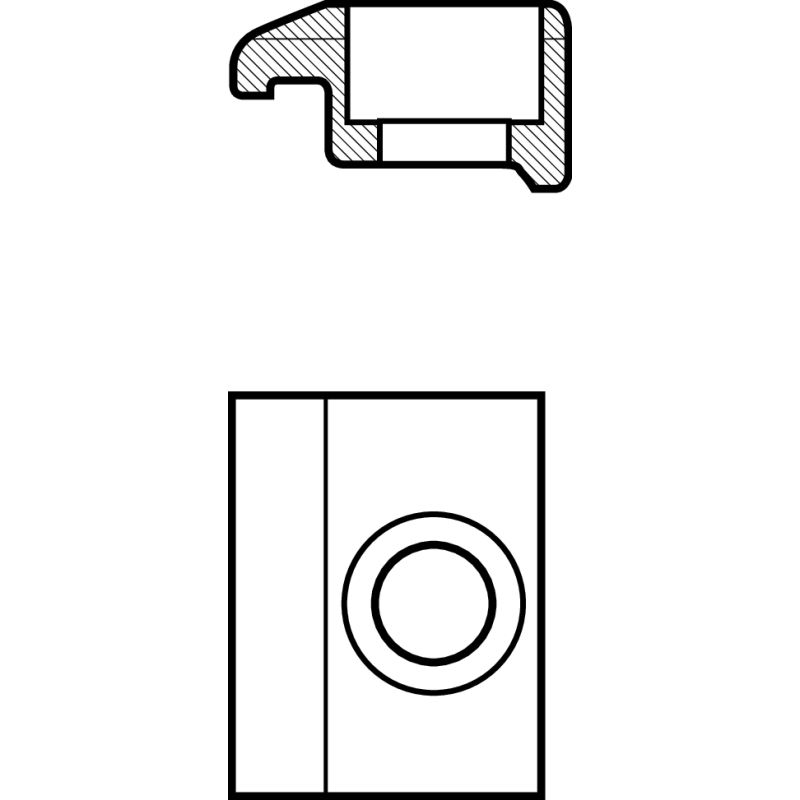

R037551034
CKX 20-145 PB40

R037551034
  • Dostupnost: na dotaz
  • Váha: 0.03 KG
  • Číslo dílu: R037551034
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037551034
Fyzická velikost a hmotnost
Čistá hmotnost 25.349 g
Vnější průměr D 11.5 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-110/145,VKK-070/100
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 62 mm
Rozměr B (profilová vedení) 11 mm
Rozměr C 40
Rozměr D 11.5 mm
Rozměr E 5.3 mm
Rozměr F 19.3 mm
Rozměr G 14 mm
Rozměr H 7 mm
Rozměr Závit M6
Typ 2
Utahovací moment upevňovacích šroubů 9.5
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
CAD (3)
File R037551034.stp (ALL)
File R037551034.stp (ALL)
File R037551034.igs (ALL)
Catalog (1)
PDF Feed Modules VKK (EN)
Manual (4)
PDF Safety instructions for linear axes and electromechanical cylinders (ALL)
PDF R320103178_2021_04_22_04_2021_ZH.pdf (ALL)
PDF R320103178_2021_04_22_04_2021_ES.pdf (ALL)
PDF Feed Modules VKK (EN)
