R037551023
CKX 20-145

R037551023
  • Dostupnost: na dotaz
  • Váha: 0.02 KG
  • Číslo dílu: R037551023
  • Vyrobce: Bosch Rexroth

Cena:

remove add

Minimální množství pro objednání tohoto produktu je 0.

R037551023

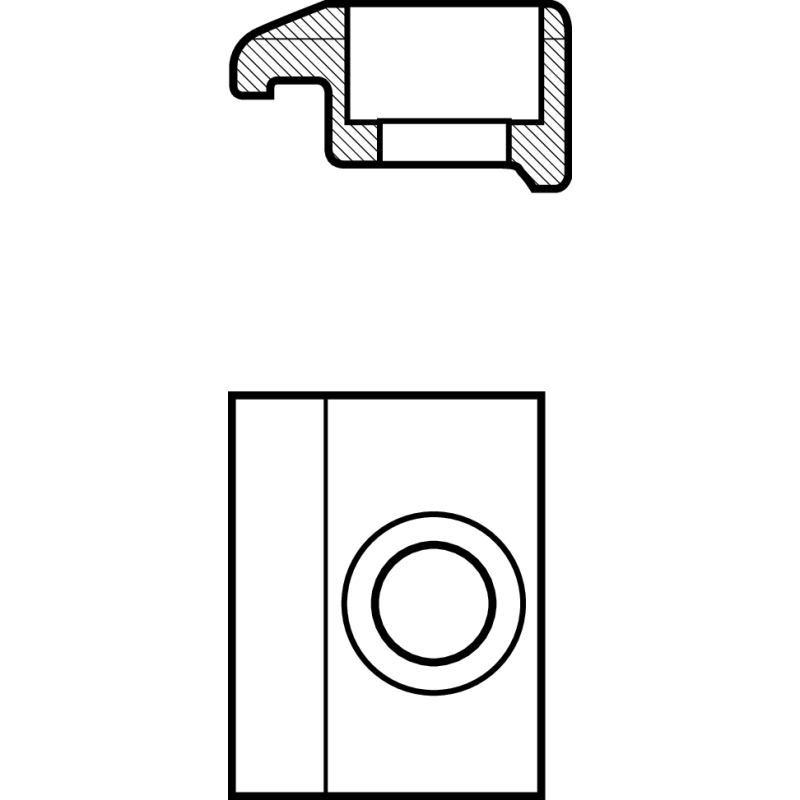

Fyzická velikost a hmotnost
Čistá hmotnost 18 g
Vnější průměr D 11.5 mm
Další vlastnosti
Jmenovitá velikost CKK-/CKR-110/145,VKK-070/100
Mechanické příslušenství k lineárním osám Upínací přípravky
Počet otvorů N 2
Poznámka pod čarou Rozměr pro závit Drážka ISO 4762
Rozměr A (profilová vedení) 47 mm
Rozměr B (profilová vedení) 8.5 mm
Rozměr C 30
Rozměr D 11.5 mm
Rozměr E 5.3 mm
Rozměr F 19.3 mm
Rozměr G 14 mm
Rozměr H 7 mm
Rozměr Závit M6
Typ 2
Utahovací moment upevňovacích šroubů 9.5
Utahovací moment upevňovacích šroubů Poznámka pod čarou v případě koeficientu tření 0,125, podle třídy pevnosti 8.8
